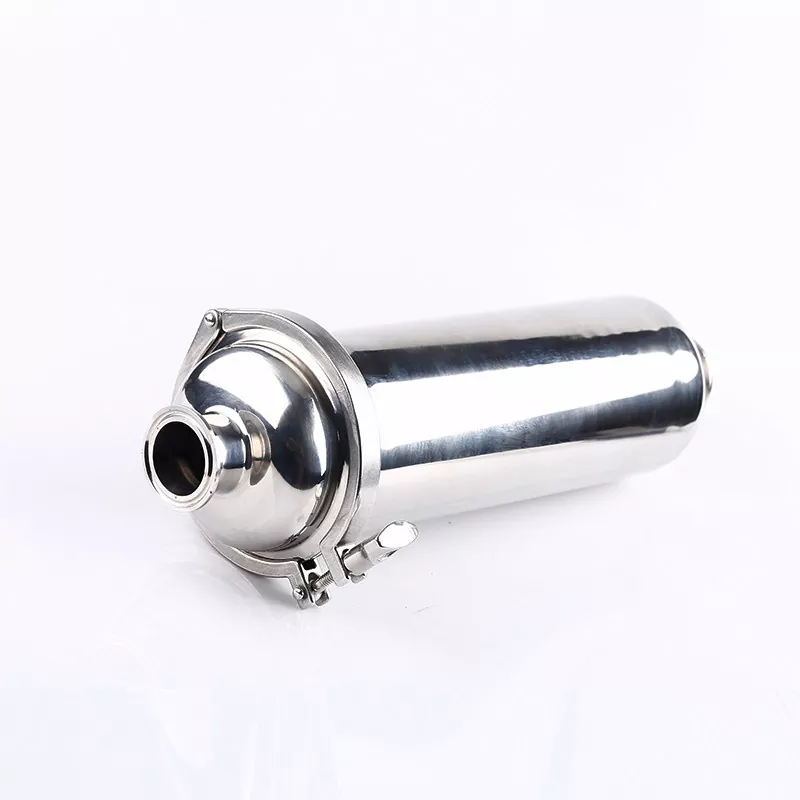

En un sistema de tuberías sanitarias, las partículas no deseadas de materias primas, tuberías o equipos aguas arriba pueden afectar válvulas, bombas, intercambiadores de calor y otros componentes de precisión. El filtro sanitario recto se instala directamente en la tubería para capturar partículas sólidas y al mismo tiempo permitir un flujo continuo de líquido a través del elemento filtrante de acero inoxidable. Su estructura directa ayuda a reducir la resistencia al flujo en comparación con los diseños de filtros tradicionales, y el elemento filtrante extraíble hace que la limpieza y el reemplazo de rutina sean más convenientes. Con opciones de conexión Tri-Clamp, soldadas y roscadas, el filtro se puede integrar en varios sistemas de procesamiento higiénico donde se requiere limpieza, eficiencia de mantenimiento y operación confiable.
|
Parámetro |
Especificación técnica |
|
Material |
Acero inoxidable SUS304 (1.4301) o SUS316L (1.4404) |
|
Tipo de diseño |
Diseño en línea directo, fácil de desmontar para limpiar los elementos. |
|
Rango de tamaño |
DN25 - DN100 (1" a 4") |
|
Tipo de conexión |
Tri-Clamp (estándar), soldado o roscado |
|
Elemento filtrante |
Tubo de respaldo perforado de acero inoxidable + malla de alambre de acero inoxidable (doble capa) |
|
Tamaño de malla/micra |
Malla 20 a malla 400 (o orificios de placa perforados personalizados de 0,5 mm a 3 mm) |
|
Junta/sello |
EPDM (estándar), silicona o FKM (Viton): 100 % compatible con la FDA |
|
Cumplimiento |
3-A, ASME BPE, FDA, EHEDG |

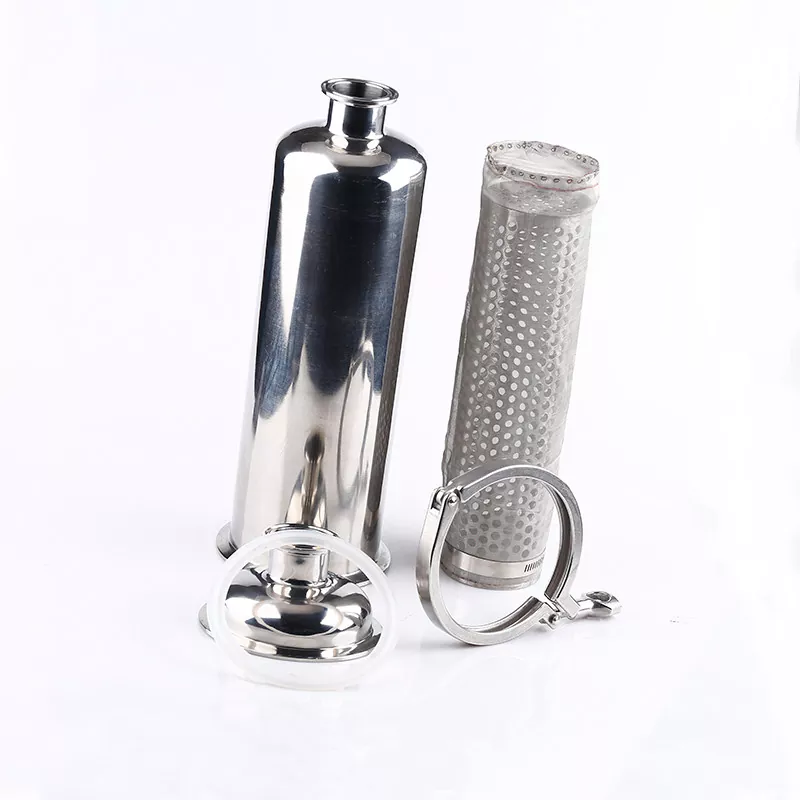

La facilidad de mantenimiento está integrada en el diseño. Para limpiar o reemplazar la malla:
1. Aislar y despresurizar la sección de la tubería.
2. Suelte el acoplamiento del cuerpo de triple abrazadera sin quitar el filtro de la línea principal.
3. Extraiga el elemento filtrante interno para CIP (limpieza in situ) estándar o enjuague manual.

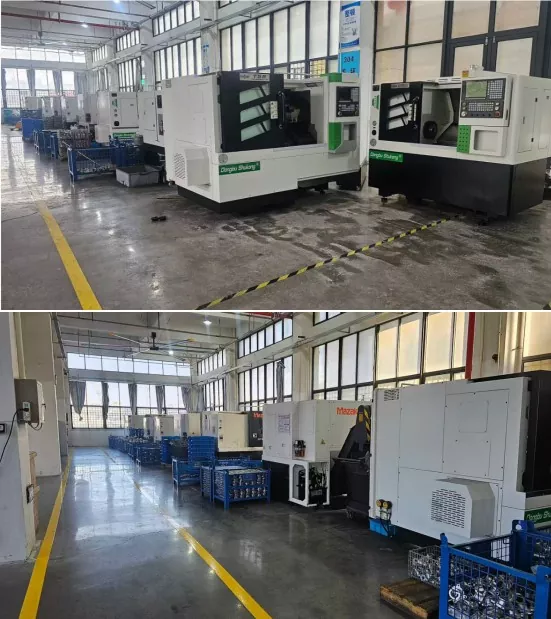

Cada unidad se somete a rigurosos mecanizados CNC, soldadura orbital y pruebas de presión hidrostática antes del envío. Proporcionamos certificados de prueba de materiales (MTC) 3.1 e informes de inspección de rugosidad de la superficie para garantizar una trazabilidad completa.
|

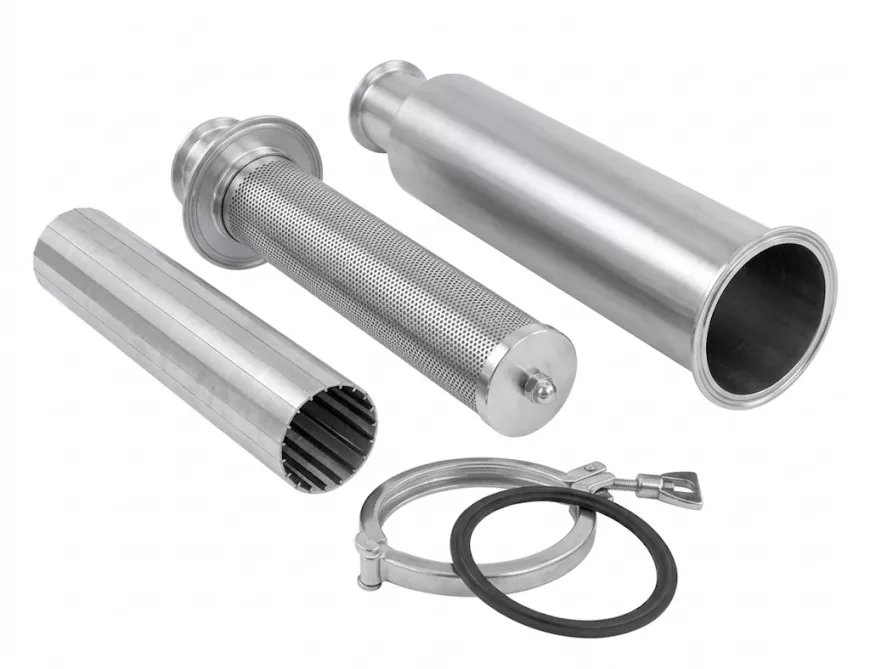

Función de comparación |
Placa perforada y elemento de malla |
Elemento de pantalla de alambre de cuña |
|
Estructura y diseño |
Chapa de acero inoxidable perforada, laminada y soldada en un cilindro con conjuntos de orificios circulares. |

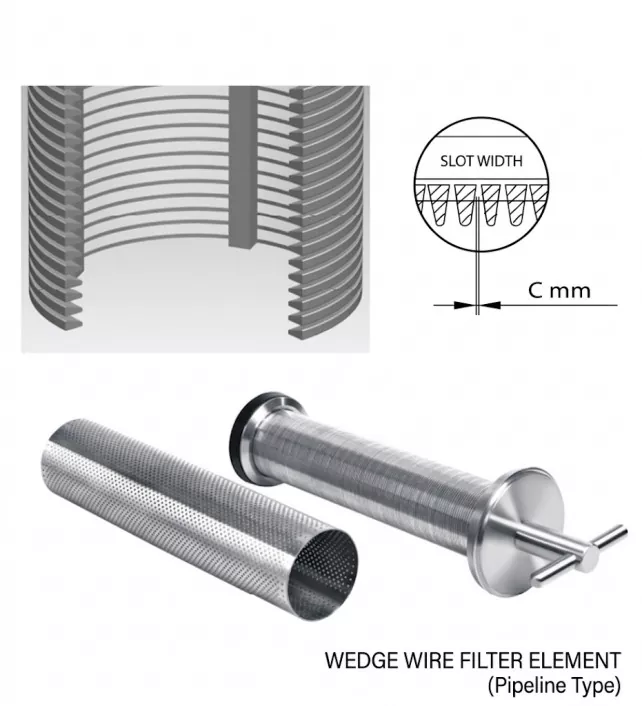

Alambres de perfil trapezoidal/en forma de V de precisión envueltos y soldados para soportar nervaduras, formando ranuras continuas. |
|
Antiobstrucción y lavado CIP |
Los bordes de los orificios de corte recto pueden atrapar partículas. Las intersecciones de malla tejida tienden a acumular residuos del medio. |
Perfil de ranura en V: el diseño de espacio exterior estrecho/ancho interior crea un contacto de partículas de un solo punto, evitando obstrucciones y optimizando el retrolavado CIP. |
|
Resistencia y presión estructural |
Dependiente del espesor de la hoja; La malla tejida fina se deforma fácilmente bajo presión diferencial a menos que esté sostenida por un núcleo perforado. |
La construcción resistente y totalmente soldada resiste altas presiones diferenciales e impactos de fluidos de alta viscosidad sin deformarse. |
|
Relación de área abierta y caída de presión |
Menor área de superficie abierta (15 % – 46 %), lo que da como resultado una resistencia a los fluidos ligeramente mayor. |
La orientación continua de la ranura maximiza el área abierta, asegurando bajas caídas de presión y altos caudales. |
Como fabricante especializado en herrajes sanitarios, combinamos la precisión técnica con una atención integral al cliente:
Personalización: tamaños de malla personalizados (desde malla 20 hasta malla 400), longitudes del cuerpo y conexiones finales.

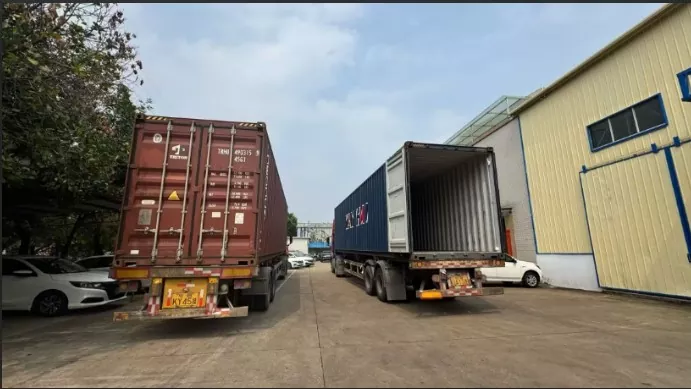

Logística global: envío rápido con embalaje seguro de calidad de exportación.
Soporte dedicado: asistencia técnica las 24 horas, los 7 días de la semana, orientación sobre la instalación y disponibilidad de existencias de juntas y pantallas de repuesto.
R: Un filtro en ángulo desvía el flujo 90 grados (ideal para codos), mientras que un filtro sanitario recto permite que el líquido entre y salga a lo largo del mismo eje recto, preservando la dirección de la línea y minimizando la resistencia al flujo.
R: Sí, ofrecemos opciones de pantalla de baja caída de presión y adaptadores finales personalizados adecuados para unidades de distribución de enfriamiento (CDU) de alto flujo
Respuesta: Para tamaños estándar (como filtros rectos Tri-Clamp de 1,5", 2" y 3"), mantenemos un gran inventario y podemos realizar envíos en un plazo de 3 a 5 días hábiles. Para extremos de conexión personalizados o requisitos de malla específicos, la producción generalmente demora de 1 a 2 semanas.
Respuesta: Sí, absolutamente. Ofrecemos mallas de alambre de acero inoxidable de repuesto individuales y tubos de soporte perforados. Comprar elementos de repuesto por separado ayuda a reducir los costos de mantenimiento a largo plazo de su fábrica sin necesidad de reemplazar todo el cuerpo del filtro.
Nuestra CMM de alta precisión utiliza software inteligente para realizar escaneos 3D completos y comprobaciones dimensionales en superficies complejas y tolerancias estrictas. Este estricto proceso de inspección intercepta cualquier desviación geométrica, garantizando que cada producto cumpla con los estándares exactos.
