A menudo se requiere acceso regular al interior de un tanque durante la limpieza, inspección, muestreo y mantenimiento del equipo. Una tapa de registro sanitaria proporciona este punto de acceso y al mismo tiempo ayuda a mantener un entorno de procesamiento limpio y controlado.

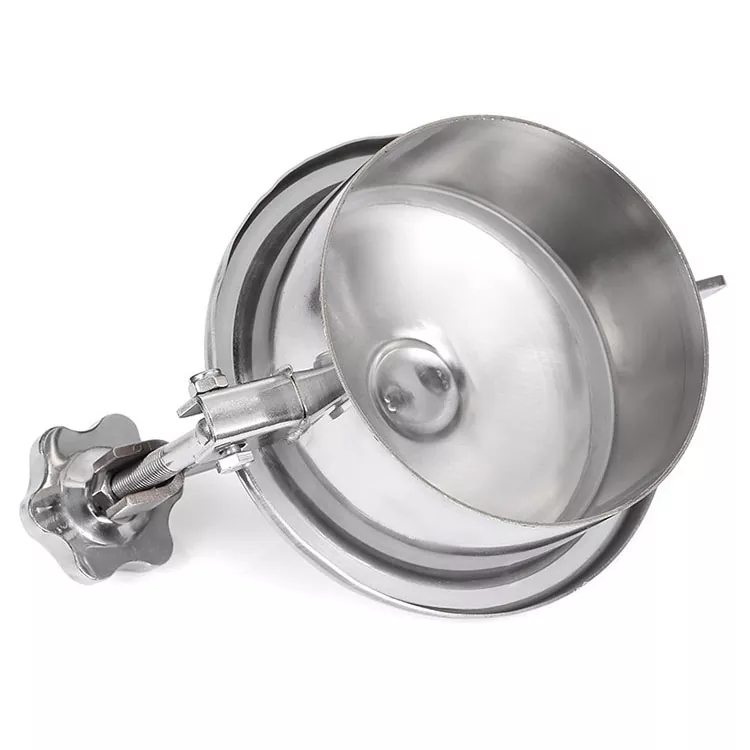

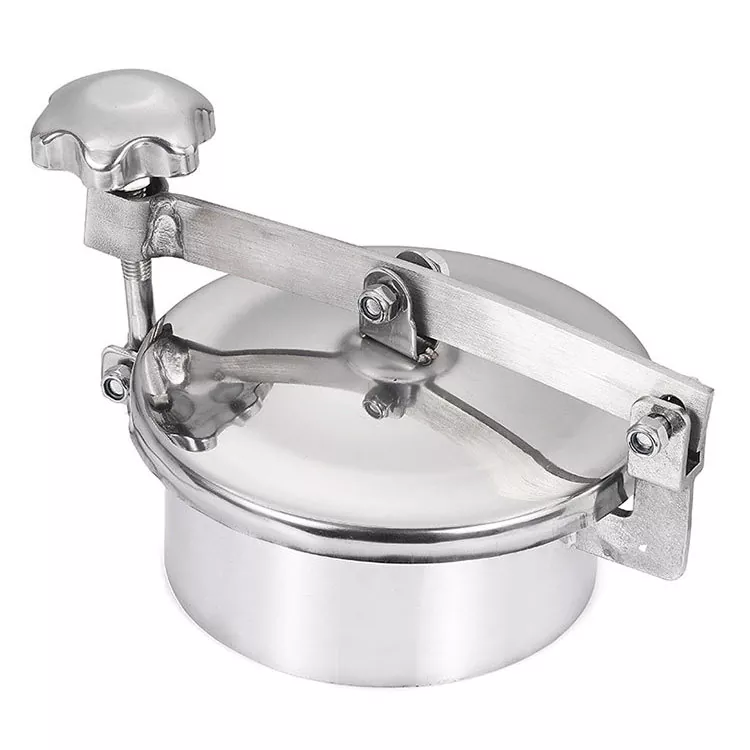

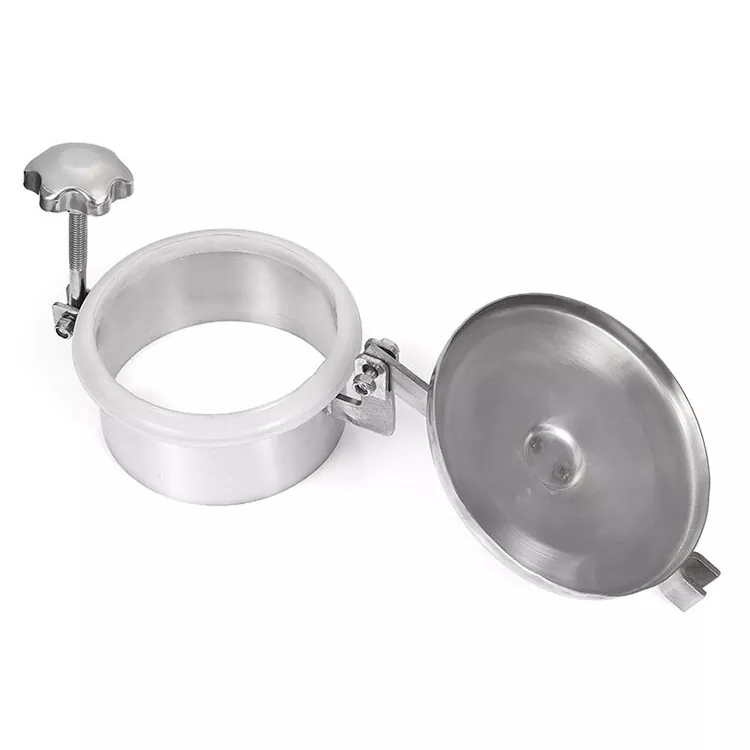

A diferencia de las bocas de acceso para recipientes a presión, la tapa de registro sanitaria sin presión está desarrollada para tanques atmosféricos o de baja presión donde los operadores necesitan abrir y cerrar rápidamente durante las operaciones diarias. La cubierta de acero inoxidable, la junta sanitaria y la estructura de bloqueo segura trabajan juntas para crear una abertura de acceso sellada que es fácil de operar y de mantener.
Con opciones en materiales SS304 y SS316L, diferentes tipos de juntas y dimensiones personalizadas, se puede combinar con varios tanques sanitarios utilizados en sistemas de procesamiento de alimentos, bebidas, lácteos, productos farmacéuticos y otros sistemas de procesamiento higiénico.
|
Categoría |
Parámetro de especificación |
Detalles técnicos y estándares |
|
Límites dimensionales y operativos |
Rango de tamaño nominal (DN) |
Estándar: DN200 a DN600 (8" a 24") Tamaños personalizados hasta DN800 disponibles bajo petición |
|
|
Presión y temperatura de trabajo |
Clasificación de presión: Aplicaciones sin presión/atmosféricas (máx. 0,2–0,5 bar/2,9–7,2 psi para estanqueidad al polvo y salpicaduras) Temperatura de funcionamiento: -20 °C a +150 °C (-4 °F a 302 °F) (Depende de la junta) |
|
Especificaciones de materiales |
Cuerpo Metálico (Marco y Cubierta) |
Acero inoxidable 304 (1.4301): aplicaciones estándar de procesamiento de alimentos, bebidas y lácteos Acero inoxidable 316L (1.4404): medios corrosivos, bioprocesos y farmacéuticos de alta pureza |
|
|
Materiales de la junta de sellado |
Silicona (estándar): Excelente elasticidad y amplio rango de temperatura (-50 °C a +180 °C) EPDM/Viton (FKM)/NBR: Requisitos de resistencia química, al vapor o al aceite Cumplimiento: Todas las juntas cumplen con FDA 21 CFR 177.2600 y USP Clase VI |
|
|
Estándares y cumplimiento |
Cumple con los estándares sanitarios 3-A, ASME BPE, pautas EHEDG y cumplimiento de la FDA para superficies de contacto con el producto. |
|
Características estructurales y de diseño |
Opciones de manija y cierre |
Perillas manuales: Perilla ergonómica de plástico o rueda de estrella de acero inoxidable 304/316 Mecanismo de bisagra: Diseño de apertura suave con pestillo de posicionamiento opcional para permanecer abierto |
Advertencia de seguridad: Verifique siempre que la presión interna del tanque sea igual a la presión atmosférica antes de aflojar el volante. Nunca abrir bajo presión.
Operación: Gire el volante ergonómico en el sentido contrario a las agujas del reloj para liberarlo y luego abra la cubierta. Para sellar, alinee la cubierta y apriete a mano en el sentido de las agujas del reloj.
1. Limpie la junta y la ranura de la junta durante cada ciclo de limpieza del tanque.
2. Inspeccione periódicamente el sello elastomérico en busca de desgaste, endurecimiento o grietas.
3. Reemplace las juntas dañadas inmediatamente para mantener un rendimiento sin fugas.

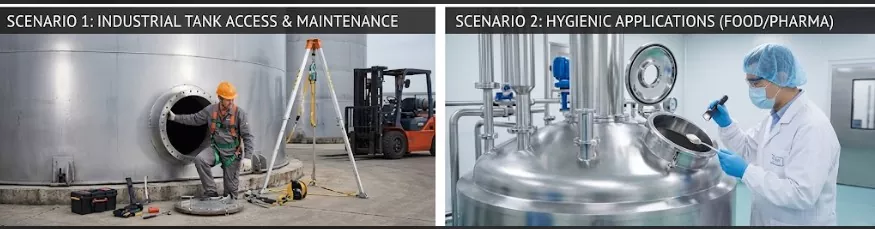

Entrada a embarcaciones: sirve como puerta de servicio principal (escotilla de acceso) para que los técnicos ingresen a tanques, recipientes sanitarios y redes subterráneas para instalación, lavados exhaustivos y reparaciones internas.
Carga y muestreo de ingredientes: en el procesamiento de alimentos, bebidas, productos farmacéuticos y productos químicos finos, las tapas de registro sanitarias sin presión proporcionan una abertura conveniente para la dosificación de materias primas, la inspección visual y el muestreo de calidad.
Iluminación de inspección: abrir la entrada durante la limpieza o el mantenimiento permite que entre luz natural al interior del tanque, lo que mejora la visibilidad para los trabajadores de servicio.
Ventilación de seguridad: se conecta a conductos de aire externos o facilita el flujo de aire natural durante el mantenimiento para evitar la acumulación de gas y garantizar un ambiente de respiración seguro para las operaciones dentro del tanque.
Protección contra sobrepresión y prevención de explosiones: Los modelos especializados (como alivio de presión de emergencia o respiradero a prueba de explosiones, tapa de registro sanitaria sin presión) actúan como válvulas de seguridad que ventilan automáticamente el exceso de presión durante la expansión térmica o picos repentinos de presión, protegiendo los recipientes de rupturas.
Aplicaciones sanitarias e higiénicas: ampliamente instaladas en sistemas de alimentos, bebidas, lácteos, productos farmacéuticos y bioingeniería (normalmente con tamaños entre DN150 y DN600). Diseñado con interiores sin grietas, sellos de alta integridad y superficies fáciles de limpiar para integrarse perfectamente con bombas y recipientes higiénicos.
R: No. Este modelo está estrictamente diseñado para tanques no presurizados (atmosféricos). Para aplicaciones con clasificación de presión, consulte nuestra serie de entradas de presión.
R: La silicona de calidad alimentaria viene de serie. Las opciones de EPDM, PTFE y FKM/Viton están disponibles a pedido según la compatibilidad química.
R: Un soldador calificado suelda directamente la base del cuello/brida a la abertura del tanque.
