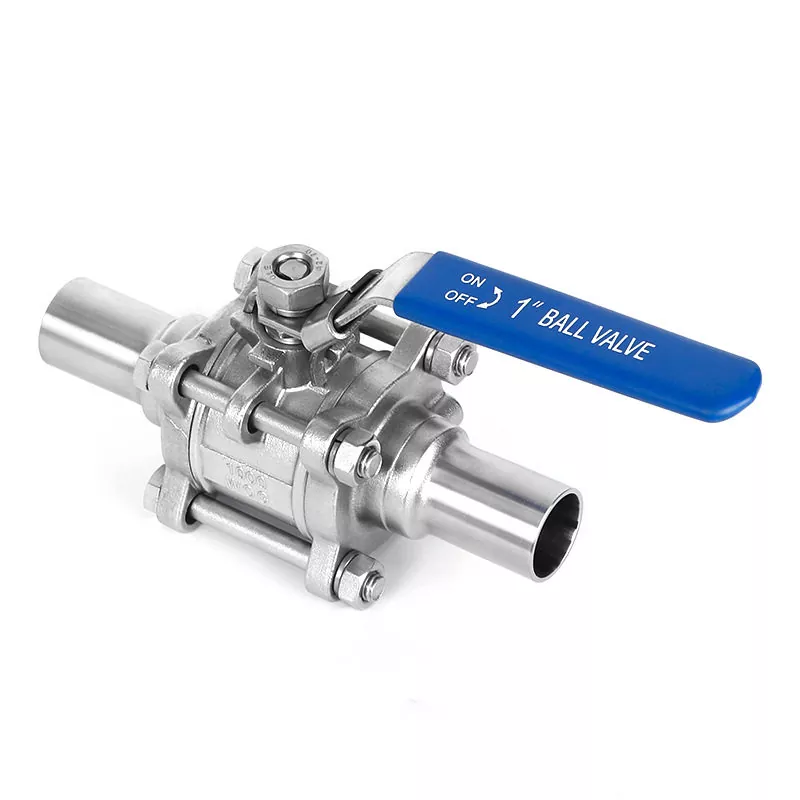

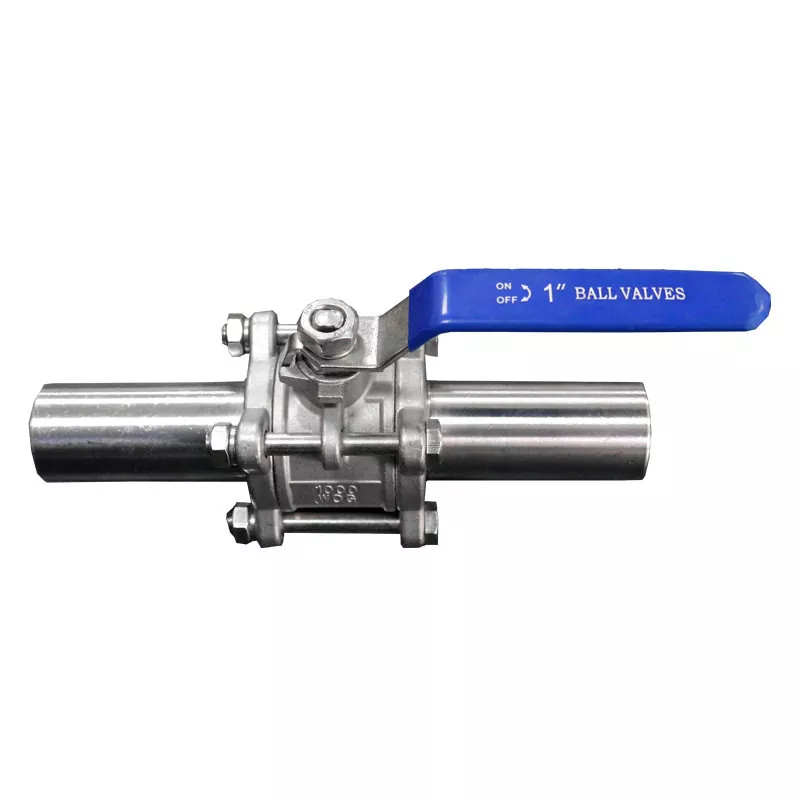

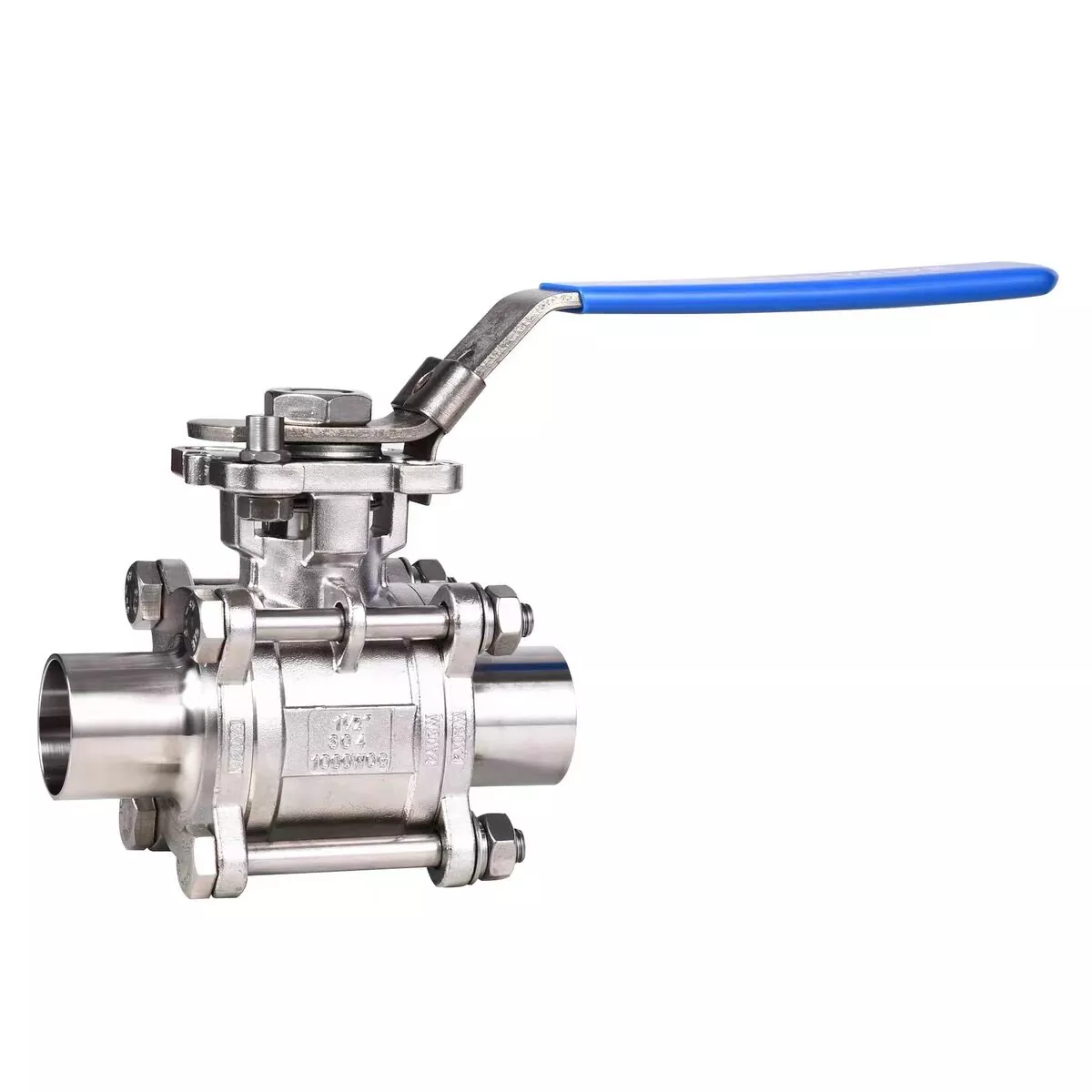

Una válvula de bola sanitaria soldada de paso total es una válvula de aislamiento sanitario que utiliza una bola perforada con un paso de flujo que coincide con el diámetro nominal de la tubería. A diferencia de los diseños de puerto reducido, la configuración de paso total minimiza la restricción creada por el cuerpo de la válvula cuando la válvula está completamente abierta.

La conexión soldada proporciona una conexión permanente entre la válvula y la tubería de proceso, lo que hace que esta configuración sea particularmente adecuada para sistemas sanitarios donde se prefieren menos juntas mecánicas.

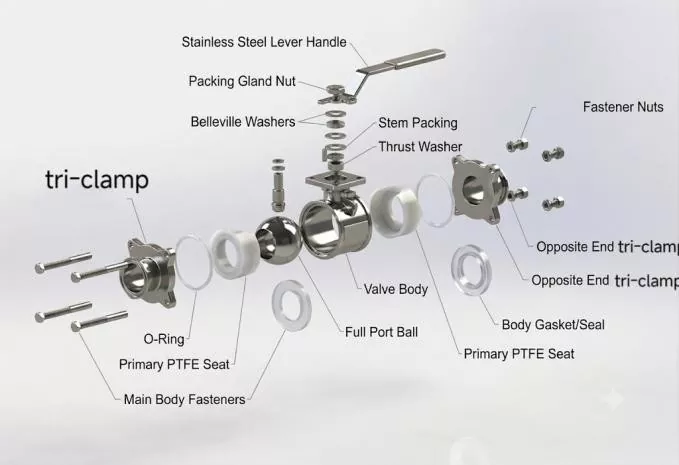

La construcción básica incluye:

· Cuerpo de válvula de acero inoxidable

· Bola de acero inoxidable de puerto completo

· Vástago de válvula mecanizado con precisión

· Asiento de PTFE o PTFE modificado

· Componentes de sellado del vástago

· Extremos de conexión soldados a tope

· Opciones de accionamiento manual, neumático o eléctrico.

Esta combinación hace que la válvula sea diferente de una válvula de bola roscada convencional: la atención se centra no simplemente en abrir y cerrar la línea, sino en mantener una ruta de flujo de proceso continua, limpiable y de baja restricción.

Matriz de parámetros técnicos

1. El cuerpo de la válvula y el diseño de puerto completo

El cuerpo está forjado con acero inoxidable ASTM A351 CF3M (316L) de una sola palanquilla. La forja elimina la porosidad microscópica inherente al acero fundido, evitando que medios peligrosos se filtren en la estructura metálica. La geometría de paso total significa que cuando la válvula está en la posición completamente abierta, una herramienta de limpieza puede pasar a través de la tubería suavemente para realizar ciclos de limpieza mecánica.

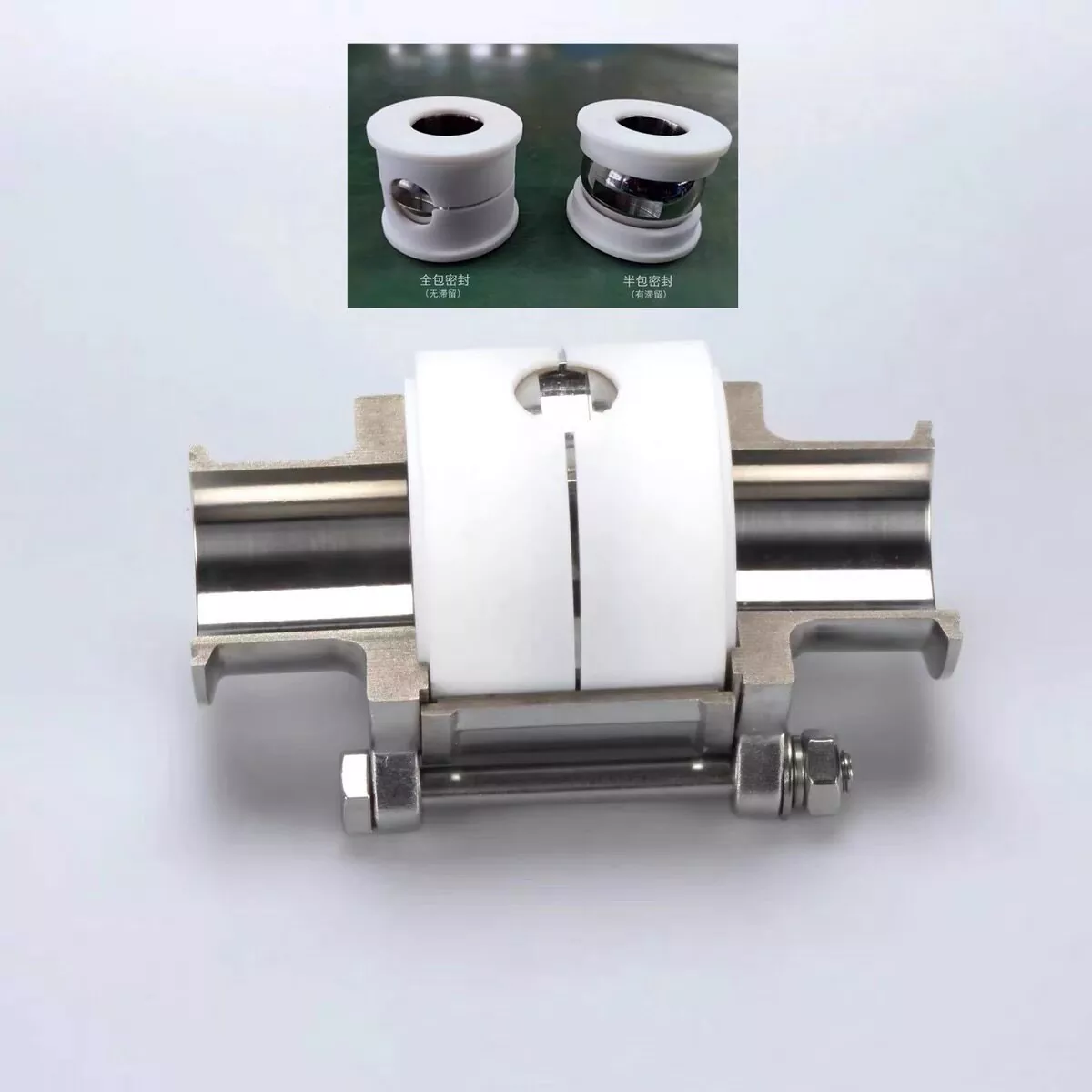

2. Sistemas avanzados de sellado de relleno de cavidades

Las válvulas de bola estándar dejan un espacio intencional entre la bola y la carcasa de la válvula. Cuando los fluidos pasan, pequeñas cantidades del producto quedan atrapadas en estos espacios muertos, lo que provoca crecimiento bacteriano y contaminación del lote. Nuestra válvula de bola sanitaria soldada de paso total utiliza asientos de relleno de cavidades personalizados y moldeados con precisión. Estos asientos llenan completamente el vacío alrededor de la pelota, sin dejar ningún lugar donde esconderse los líquidos residuales.

3. Extremos soldados con precisión

Los extremos soldados a tope están mecanizados con tolerancias exactas correspondientes a los estándares de tuberías globales (ASME BPE Serie AM, DIN 11860 Rango 2). Las espigas de soldadura extendidas garantizan que la generación de calor durante la soldadura TIG orbital no deforme ni derrita los sellos internos de PTFE, lo que garantiza un ajuste perfecto para equipos de soldadura automática.

[Nuestra válvula avanzada: cavidad llena -> Ruta de descarga lineal -> Zonas muertas cero]

Opciones de actuación

La válvula de bola sanitaria soldada de paso total puede suministrarse para operación manual o integrarse en un sistema de control de proceso automatizado.

Para instalaciones automatizadas, el actuador debe seleccionarse de acuerdo con el par requerido, la frecuencia de operación, la señal de control y la posición de falla en lugar de simplemente hacer coincidir el actuador con el tamaño nominal de la válvula.

Implementación, instalación y precauciones

Una instalación adecuada preserva las ventajas mecánicas de sus válvulas de alta pureza. Siga estas pautas de ingeniería para garantizar una puesta en marcha impecable del sistema:

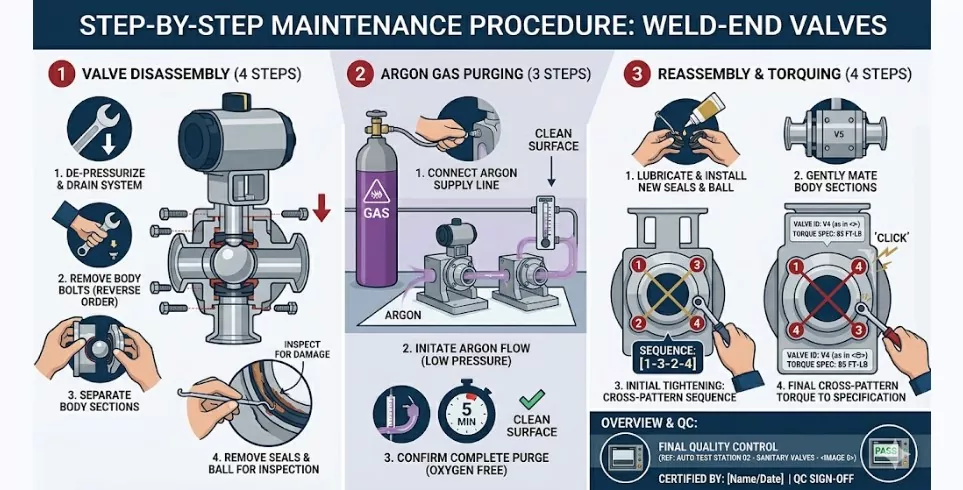

Preparación antes de soldar: Antes de comenzar la soldadura TIG automática o manual, la válvula de bola sanitaria de paso total para soldar debe desmontarse completamente para evitar que el alto calor del arco distorsione o queme los asientos internos de PTFE y los sellos del vástago. Sólo las dos tapas de los extremos deben clavarse y soldarse a la tubería.

¿Por qué elegir DingYue?

Opciones de envío flexibles

Gestionamos diversos pesos de envío y requisitos de volumen diariamente. Por ejemplo, un pedido mediano reciente de mediados de 2026 presentaba un peso neto de 890 kg empaquetado en cajas de envío compactas. Para maximizar la seguridad durante el transporte aéreo y marítimo internacional, la carga se paletizó utilizando cajas estándar tratadas térmicamente, lo que elevó el peso bruto total a 930 kg y garantizó un fácil manejo con carretillas elevadoras estándar.

Ya sea que necesite una carga de contenedor reducido (LCL), una carga de contenedor completo (FCL) o transporte aéreo urgente a través de los principales servicios de mensajería internacionales (DHL, FedEx, UPS), nuestro equipo de logística dedicado gestiona toda la documentación de exportación, los documentos de despacho de aduanas y el seguimiento de la carga para garantizar una entrega sin problemas a sus instalaciones.

Preguntas frecuentes

¿Qué es una válvula de bola sanitaria soldada de paso total?

Es una válvula de bola sanitaria con paso de flujo de puerto completo y extremos soldados a tope diseñada para instalación permanente en sistemas de tuberías higiénicos o de alta pureza.

¿Cuál es la ventaja de una válvula de bola de paso total?

Un diseño de paso total permite que el paso interno de la bola coincida estrechamente con el agujero de la tubería cuando está completamente abierta, lo que ayuda a minimizar la restricción de flujo en comparación con los diseños de puerto reducido.

¿Por qué elegir una conexión soldada en lugar de una conexión Tri-Clamp?

Las conexiones soldadas son adecuadas para tuberías de proceso permanentes donde se prefieren menos juntas desmontables. Las conexiones Tri-Clamp son más convenientes cuando se requiere desmontaje y mantenimiento frecuentes.

¿La válvula es adecuada para sistemas CIP?

Se puede utilizar en sistemas CIP aplicables, siempre que el tamaño de la válvula, el material del asiento, la temperatura, la presión y la química de limpieza sean compatibles con las condiciones reales del proceso.

¿Se puede utilizar la válvula en sistemas biofarmacéuticos?

Sí. Se pueden especificar configuraciones de 316L aplicables, acabados de superficies sanitarias y conexiones soldadas para sistemas de fluidos biofarmacéuticos según los requisitos del proyecto.

¿Está disponible el 316L?

Sí. Está disponible acero inoxidable 316L y se ofrece acero inoxidable 304 para las configuraciones aplicables.

¿Qué materiales de asiento están disponibles?

Las opciones disponibles incluyen PTFE, TFM 1600 y PTFE relleno de cavidades. La elección adecuada depende del medio y de las condiciones de funcionamiento.

¿Se puede automatizar esta válvula de bola sanitaria?

Sí. Se encuentran disponibles opciones de accionamiento manual, neumático y eléctrico. Las configuraciones neumáticas se pueden suministrar como normalmente cerradas, normalmente abiertas o de doble efecto.

¿Puede DingYue proporcionar certificados de materiales?

Para pedidos aplicables, DingYue puede proporcionar informes de pruebas de materiales y trazabilidad del número de calor para respaldar la verificación de materiales y la documentación del proyecto.
