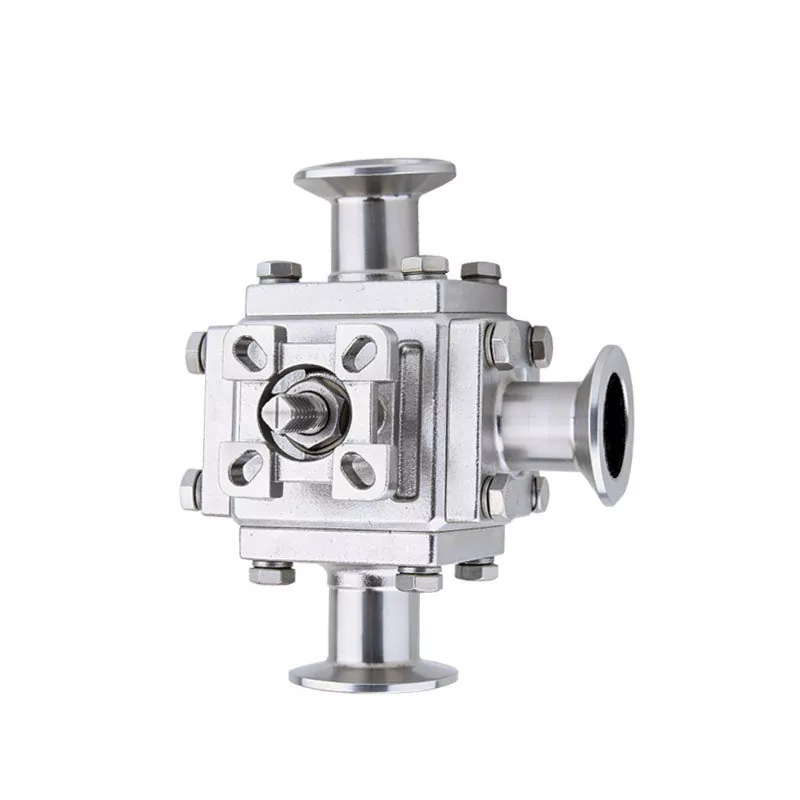

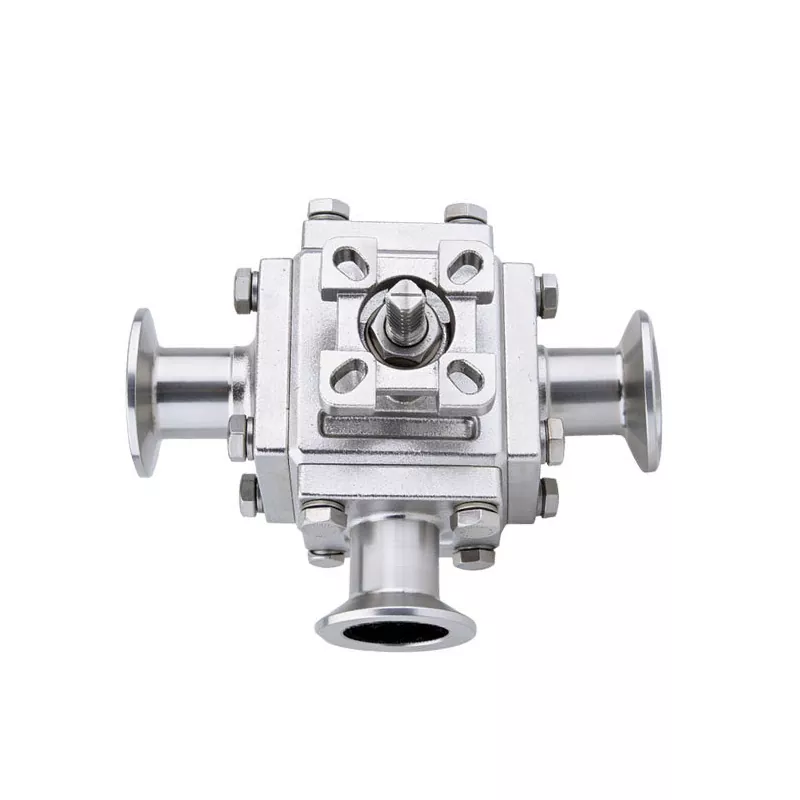

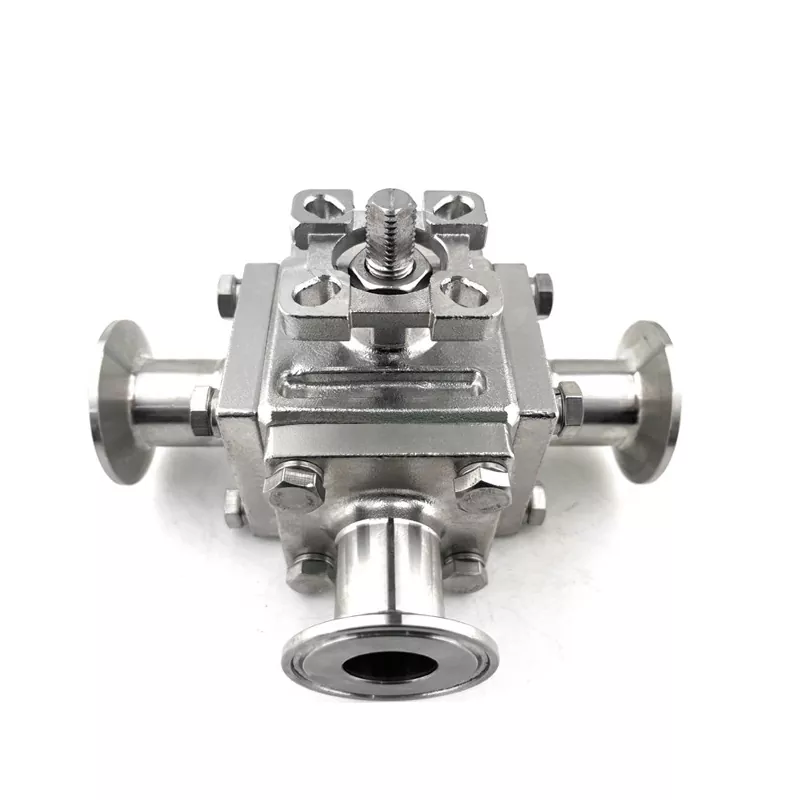

Válvula de bola de abrazadera encapsulada de tres vías

En las líneas de procesamiento sanitario, el diseño de la válvula afecta directamente la eficiencia de la limpieza y el control de la contaminación. La válvula de bola con abrazadera encapsulada de tres vías de DINGYUE está desarrollada con una estructura encapsulada que ayuda a reducir las áreas de retención de fluidos y protege las piezas de sellado críticas durante la operación. Su conexión de abrazadera permite una instalación y reemplazo más rápidos en comparación con los diseños roscados tradicionales, lo que facilita el mantenimiento en sistemas de tuberías que se limpian con frecuencia. Adecuada para aplicaciones de producción de bebidas, equipos farmacéuticos y circulación de líquidos de alta pureza, esta válvula ofrece un rendimiento práctico de conmutación de flujo y, al mismo tiempo, cumple con estrictos requisitos de higiene.

Especificaciones técnicas completas

¿Qué válvula de bola de 3 vías necesita?

Una guía sencilla para compradores y gerentes de adquisiciones no técnicos

Ambas válvulas hacen un gran trabajo controlando las direcciones de los fluidos, pero están construidas de manera diferente en su interior. Aquí hay un desglose simple y sin jerga para ayudarlo a elegir el más adecuado para su presupuesto y sistema.

1. Válvula de bola de abrazadera encapsulada de tres vías

Piense en esta válvula como un túnel recto y abierto. El orificio dentro de la válvula es exactamente del mismo tamaño que la tubería.

Flujo máximo, resistencia cero: debido a que no hay puntos estrechos, el líquido se mueve perfectamente y sin problemas. Sus bombas no tienen que trabajar demasiado y usted pierde presión cero.

Lo mejor para líquidos espesos: si su líquido es espeso (como salsa, pasta o gel) o contiene partículas pequeñas, esta es su mejor opción porque absolutamente nada se atasca.

Súper fácil de limpiar: dado que el interior es completamente plano y recto, su sistema de limpieza (CIP/SIP) puede eliminar fácilmente los lotes viejos sin zonas muertas.

La compensación: el pesado cuerpo cuadrado utiliza más acero inoxidable de alta calidad, lo que lo hace más pesado y más caro.

2. Válvula de bola de 3 vías con pendiente de diámetro reducido

Dentro de esta válvula, la parte media (la bola) es un poco más estrecha que la tubería. Para que todo se moviera bien, construimos una pendiente suave y gradual (como un pequeño tobogán) que conecta el centro con ambos extremos.

Drenaje 100% completo: el diseño de pendiente incorporado es un salvavidas. Cuando apaga el sistema o lo limpia, el líquido restante se desliza naturalmente hacia abajo y se drena por completo. No hay restos de charcos ni líquido estancado dentro de la válvula.

Grandes ahorros (alto retorno de la inversión): debido a que las piezas centrales son ligeramente más pequeñas, la válvula es más liviana y mucho más económica. Le brinda un rendimiento sanitario superior a un precio más bajo.

Lo mejor para líquidos y gases claros: perfecto para agua pura, aire, gases o fluidos de refrigeración de centros de datos donde un pequeño cambio en el ancho del flujo no afecta el rendimiento.

Tabla de comparación rápida

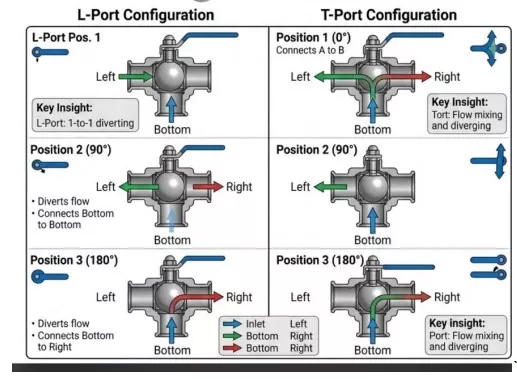

Las válvulas multipuerto permiten a los ingenieros simplificar redes de tuberías complejas reemplazando múltiples válvulas unidireccionales con un único conjunto multipuerto. La válvula de bola de abrazadera encapsulada de tres vías con abrazadera encapsulada de tres vías está disponible en dos configuraciones de puerto distintas (puerto L o puerto T) para satisfacer una amplia variedad de necesidades de mezcla y distribución de fluidos de proceso.

Configuración del puerto L (válvula desviadora)

El diseño del puerto L se utiliza principalmente para desviar fluido de una única línea de suministro hacia una de dos direcciones alternativas. Cuando la manija o el actuador gira $90^\circ$, la ruta del flujo interno cambia limpiamente del puerto de salida A al puerto de salida B. Es imposible conectar los tres puertos simultáneamente en una configuración de puerto L, lo que la convierte en la opción ideal para aislar equipos de respaldo o cambiar rutas de fluido entre dos tanques de almacenamiento separados.

Configuración de puerto T (válvula mezcladora y mezcladora)

El diseño del puerto T ofrece la máxima flexibilidad del sistema. Puede funcionar como válvula desviadora, válvula mezcladora o bloque de paso completamente abierto. Una válvula de puerto en T puede conectar los tres puertos de la tubería a la vez, lo que le permite combinar dos flujos de proceso separados en una sola línea de fluido mezclado. Además, girar la bola de la válvula le permite aislar líneas individuales o mantener un flujo completo de tres vías, lo que brinda a sus ingenieros de control total flexibilidad al diseñar redes de fluidos complejas.

Preguntas frecuentes

P: ¿Por qué es necesario un asiento encapsulado para el procesamiento de alta pureza?

R: El asiento de una válvula de bola con abrazadera encapsulada de tres vías estándar solo sella alrededor de los puertos de entrada y salida, dejando un pequeño espacio abierto entre la bola y la carcasa de la válvula. El fluido de proceso puede filtrarse en esta cavidad y estancarse. Un asiento encapsulado llena completamente este espacio vacío, asegurando que ningún medio quede atrapado dentro del cuerpo de la válvula.

P: ¿Puede esta válvula soportar la esterilización por vapor a alta temperatura?

R: Sí. Cuando se construyen con nuestros asientos de polímero TFM 1600 premium, nuestras válvulas funcionan de manera confiable a temperaturas continuas de hasta $180^\circ\text{C}$, lo que las hace totalmente compatibles con los ciclos de limpieza térmica estándar de limpieza in situ (CIP) y vapor in situ (SIP).

P: ¿Se incluyen documentos completos de trazabilidad del material con el envío?

R: Sí. Cada envío incluye informes completos de pruebas de materiales (MTR) EN 10204 3.1 que muestran la composición química exacta y los datos de pruebas físicas de todas las piezas de acero inoxidable, lo que garantiza una trazabilidad total hasta la fundición de acero original.

Servicio posventa dedicado y soporte de garantía

Nuestra relación con su equipo no termina una vez que el envío sale de nuestra fábrica. Respaldamos cada producto que fabricamos con un sistema de soporte integral diseñado para mantener sus líneas de producción funcionando sin problemas:

1) Garantía integral: Cada válvula incluye una garantía estructural estándar de 12 meses que cubre los materiales y la calidad de fabricación.

2) Piezas de repuesto listas para enviar: Mantenemos un gran inventario de kits de asientos de repuesto, empaquetaduras de vástago y juntas tóricas en nuestro almacén, lo que nos permite enviar piezas de mantenimiento rápidamente para minimizar el tiempo de inactividad de sus instalaciones.

3) Soporte técnico receptivo: Nuestro experimentado equipo de soporte de ingeniería está disponible por correo electrónico o videollamada para ayudar a su equipo con preguntas sobre instalación, configuración del actuador o resolución de problemas de mantenimiento de rutina.
