Conector y engarzado de manguera flexible Tri Clamp

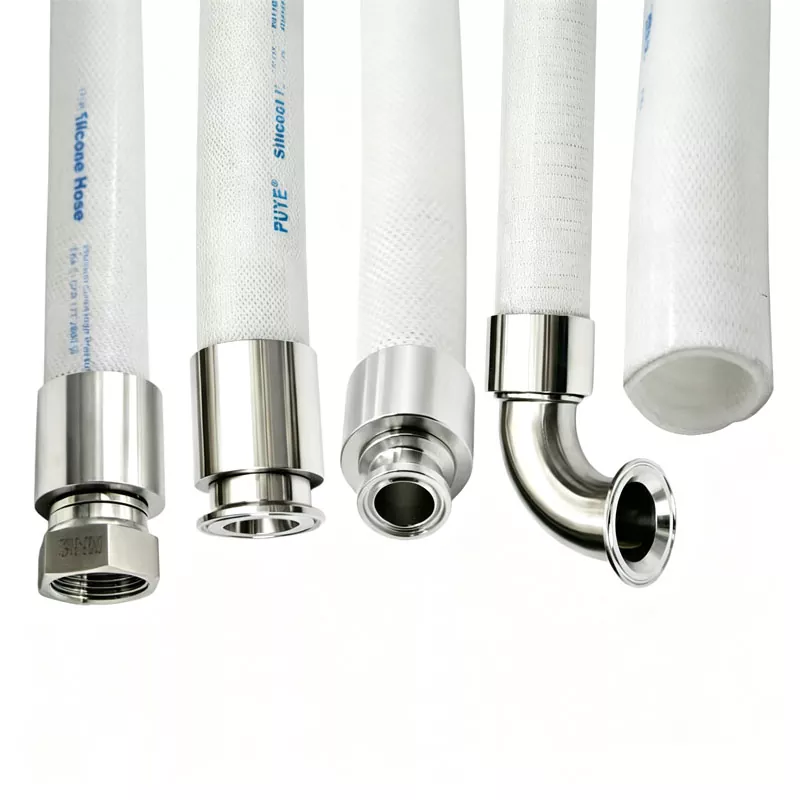

Una conexión de manguera flexible a menudo se convierte en el punto más débil de un sistema de tuberías, especialmente cuando la manguera necesita soportar cambios de presión, limpieza frecuente o instalaciones repetidas. El conector y engarzado de manguera flexible Tri Clamp utiliza una lengüeta de manguera de acero inoxidable combinada con un manguito de engarce permanente para asegurar la manguera en su lugar, evitando que se afloje o se desprenda durante la operación.

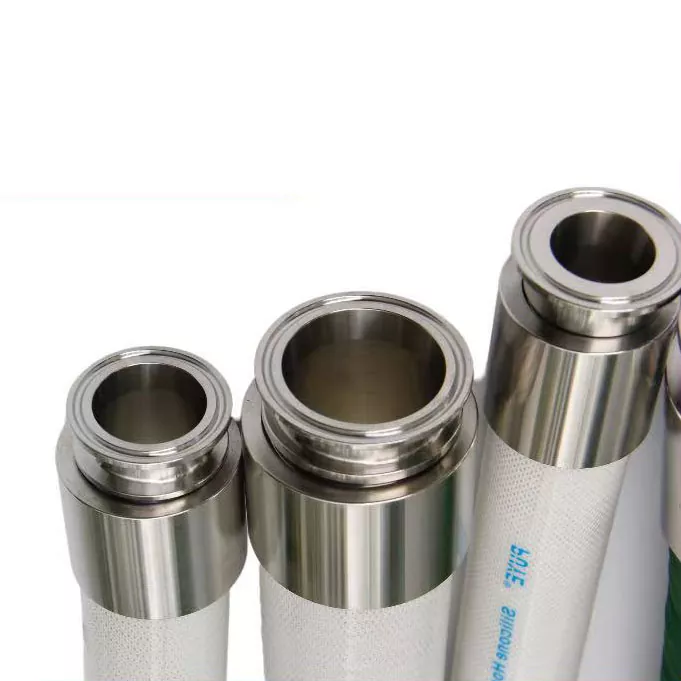

El extremo Tri-Clamp permite que el conjunto de manguera se conecte directamente con el equipo de tuberías sanitarias, mientras que el manguito engarzado crea una fuerza de sujeción constante alrededor del cuerpo de la manguera. Disponible con accesorios de acero inoxidable 304 o 316L y materiales de manguera higiénicos, este método de conexión es adecuado para sistemas que requieren facilidad de limpieza, enrutamiento flexible y una larga vida útil. Los tamaños de mangueras, estándares de abrazaderas y configuraciones de accesorios se pueden personalizar según los diferentes requisitos del proyecto.

Detalles de la especificación

Ventajas clave de construcción y materiales

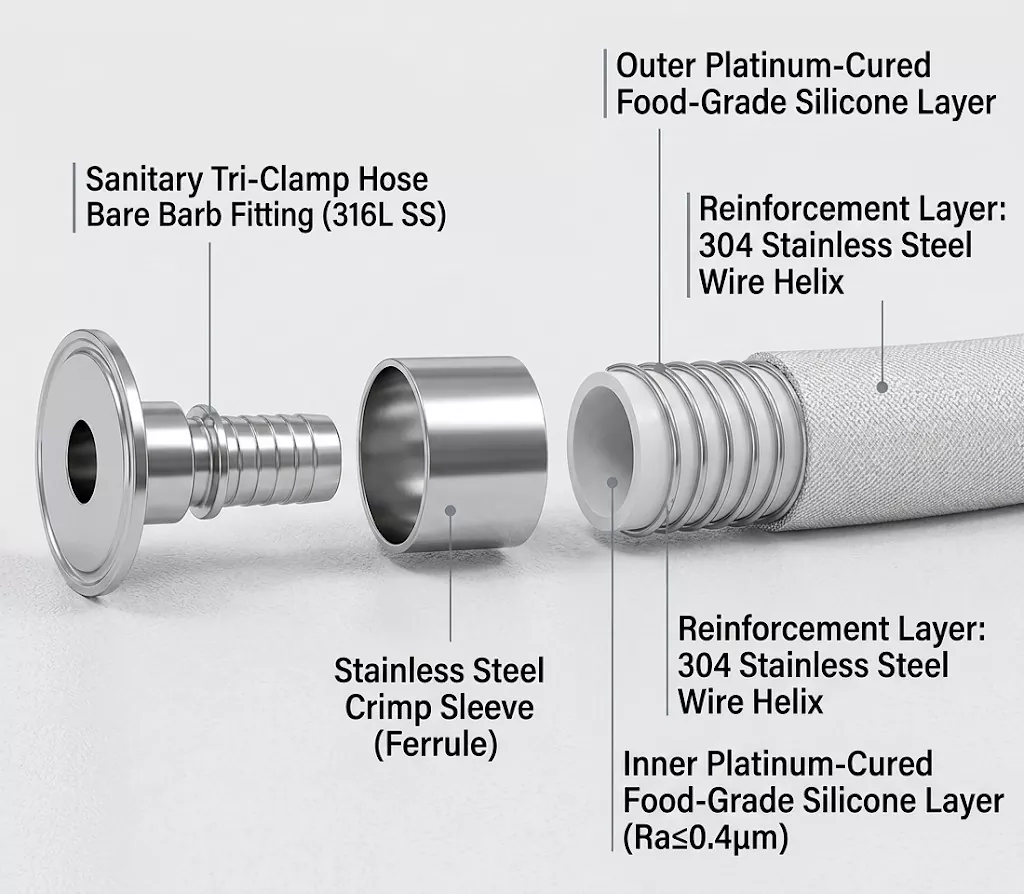

Conexión Conexión engarzada permanentemente: La funda de acero inoxidable se engarza a máquina sobre el conector de púas múltiples, creando un sello permanente a prueba de manipulaciones que evita que la manguera se escape bajo picos de presión o vibraciones fuertes.

Construcción de silicona curada con platino: inodoro, insípido y sin lixiviación. El curado con platino garantiza una pureza superior y menos extraíbles en comparación con la silicona curada con peróxido estándar.

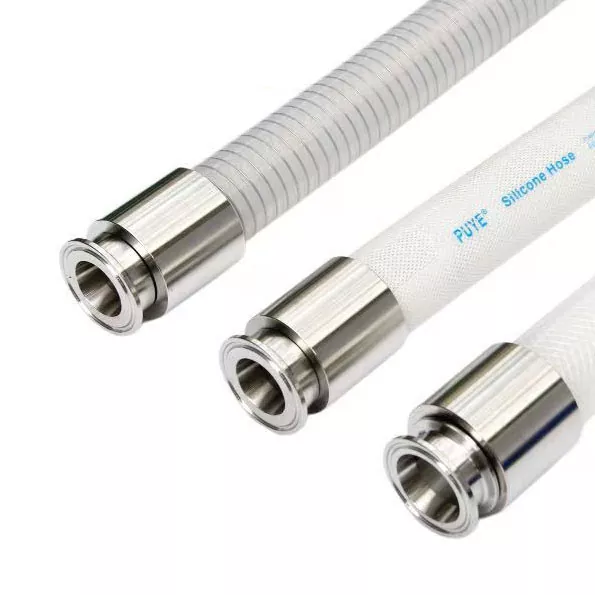

Resistencia al vacío y a las torceduras: reforzada con una hélice de alambre de acero inoxidable 304, la manguera mantiene el diámetro interno completo durante curvas cerradas y operaciones de alto vacío/succión sin aplanarse ni colapsar.

Orificio interior con acabado de espejo ultrasuave: la superficie interna lisa evita la acumulación de producto, reduce la pérdida por fricción y garantiza rutinas de limpieza CIP/SIP sin esfuerzo.

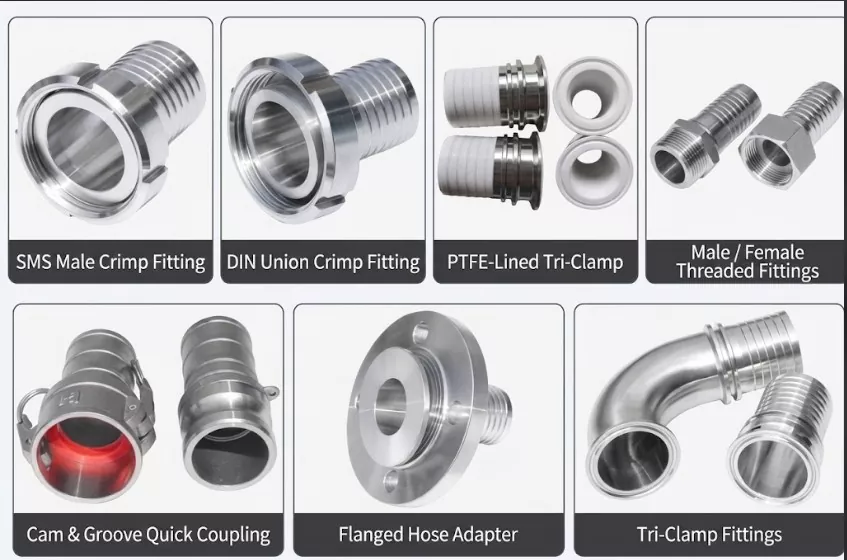

Estilos de conexión final disponibles

Tri-Clamp/Tri-Clover (TC): diseños rectos y de codo de $90^\circ$ que cumplen con los estándares ASME BPE y 3-A para un montaje rápido y sin herramientas.

Uniones Sanitarias Europeas (DIN y SMS): Acoplamientos de rosca macho SMS y tuerca giratoria DIN mecanizados con precisión para equipos de elaboración de cerveza y lácteos europeos.

Adaptadores roscados industriales: Rosca macho y hembra NPT/BSPT para conectar directamente a bombas, colectores y tuberías rígidas.

Adaptadores con bridas y Camlock: Extremos con bridas ANSI/DIN para sistemas de servicio pesado y acoplamientos Camlock (EC) de desconexión rápida para una rápida transferencia de fluidos.

Accesorios revestidos de PTFE resistentes a la corrosión: extremos con bridas y abrazaderas con revestimientos completos de PTFE para soluciones químicas altamente agresivas.

Preguntas frecuentes

P: ¿Cómo puedo saber si este accesorio coincide con mi conector de manguera flexible de triple abrazadera y el grosor de la pared engarzada?

R: ¡Esto es muy importante para engarzar! Nuestros accesorios están diseñados según los diámetros internos (diámetros internos) de mangueras sanitarias estándar y los espesores de pared comunes. Al realizar el pedido, simplemente háganos saber el diámetro interior y exterior (OD) de su manguera y le proporcionaremos el tamaño exacto de la manga para garantizar un engarzado seguro.

P: ¿Hay un "espacio muerto" entre el conector de manguera flexible de triple abrazadera y el conector donde pueden crecer las bacterias?

R: ¡No con nuestro diseño! Nuestros tallos engarzados presentan un diseño de cola suave y entrelazada. Cuando se engarza correctamente con el manguito, la transición entre el revestimiento interior de la manguera y el vástago de acero inoxidable se vuelve casi completamente perfecta. Esto elimina las grietas y mantiene su línea 100% higiénica.

Control de calidad y rugosidad

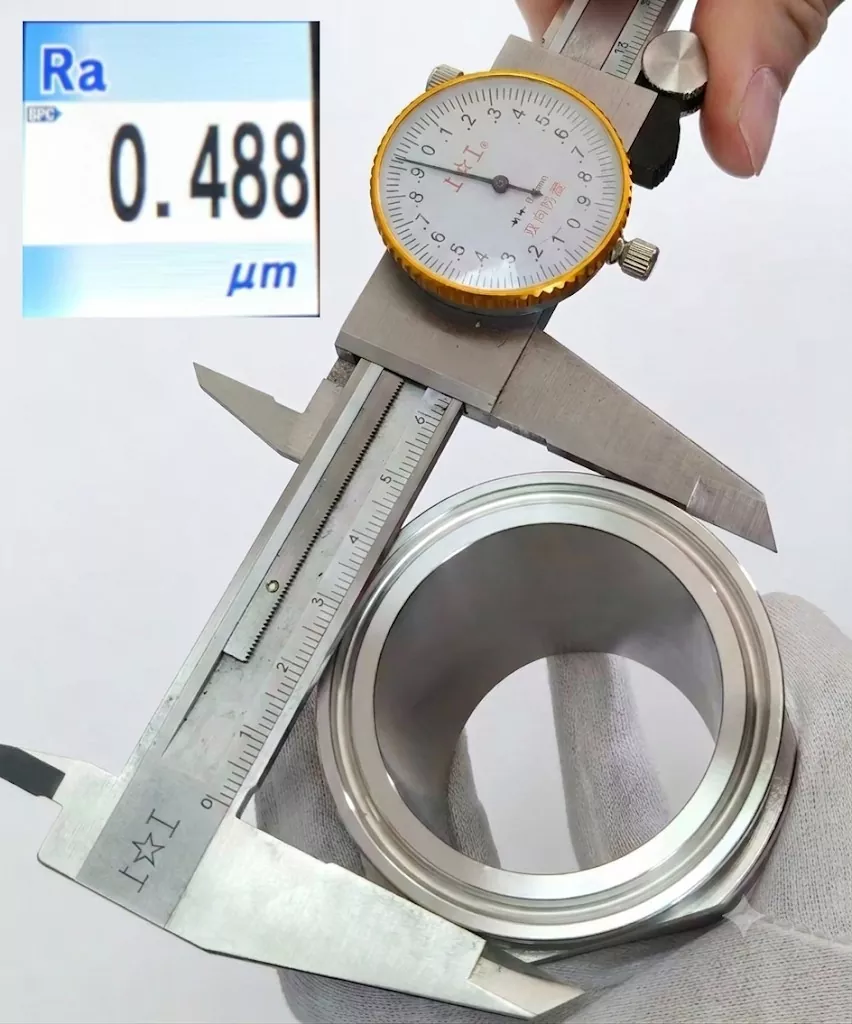

Nuestro punto de referencia de calidad es simple: perfección o nada. Cada lote pasa por una inspección 100 % de altura, diámetro interior, diámetro exterior y acabado de la superficie interna (Ra < 0,8 µm). Sólo se envían productos que cumplen con este alto estándar. Tenga la seguridad de que su pedido está diseñado y probado para funcionar.

Soporte de servicio de DINGYUE

Cada proyecto de tubería sanitaria tiene requisitos diferentes, desde dimensiones de conexión y selección de materiales hasta cronogramas de entrega y condiciones de instalación. DINGYUE brinda soporte técnico durante todo el proceso de compra para ayudar a los clientes a elegir los componentes adecuados y completar los proyectos sin problemas.

Antes de la producción, nuestro equipo ayuda con la selección de productos, la confirmación de planos y los requisitos personalizados, incluidas dimensiones especiales, acabados de superficies, materiales y estándares de conexión. Hay muestras disponibles para pruebas y verificación antes de realizar pedidos al por mayor.

Durante la fabricación, cada lote se inspecciona según estrictos procedimientos de calidad. Se pueden proporcionar certificados de materiales, registros de inspección dimensional y documentos de trazabilidad de la producción para garantizar que cada componente cumpla con los requisitos del proyecto.

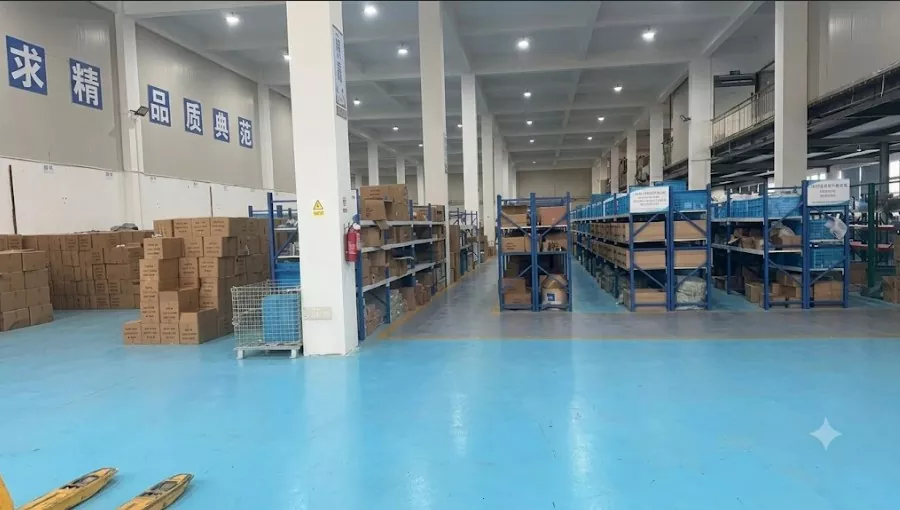

Para pedidos internacionales, DINGYUE respalda el embalaje profesional, la coordinación de envíos y las actualizaciones de pedidos desde la producción hasta la entrega. Después de recibir los productos, los clientes también pueden obtener orientación sobre la instalación, asistencia técnica y soporte de reemplazo cuando sea necesario.
