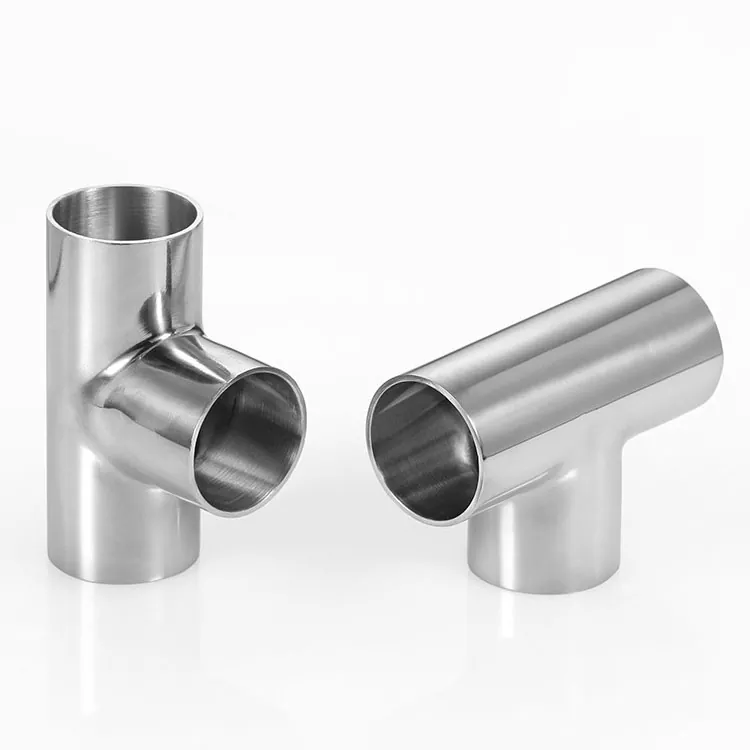

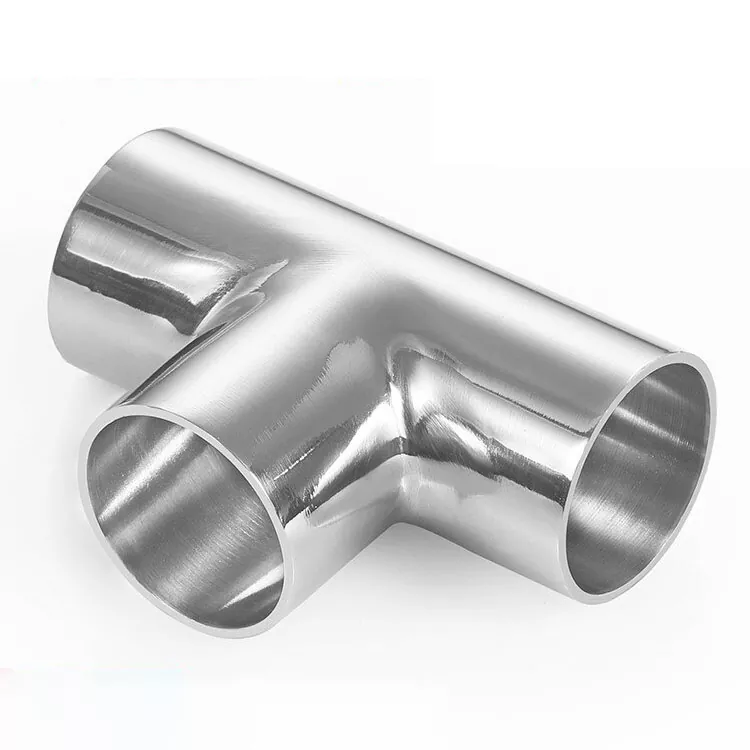

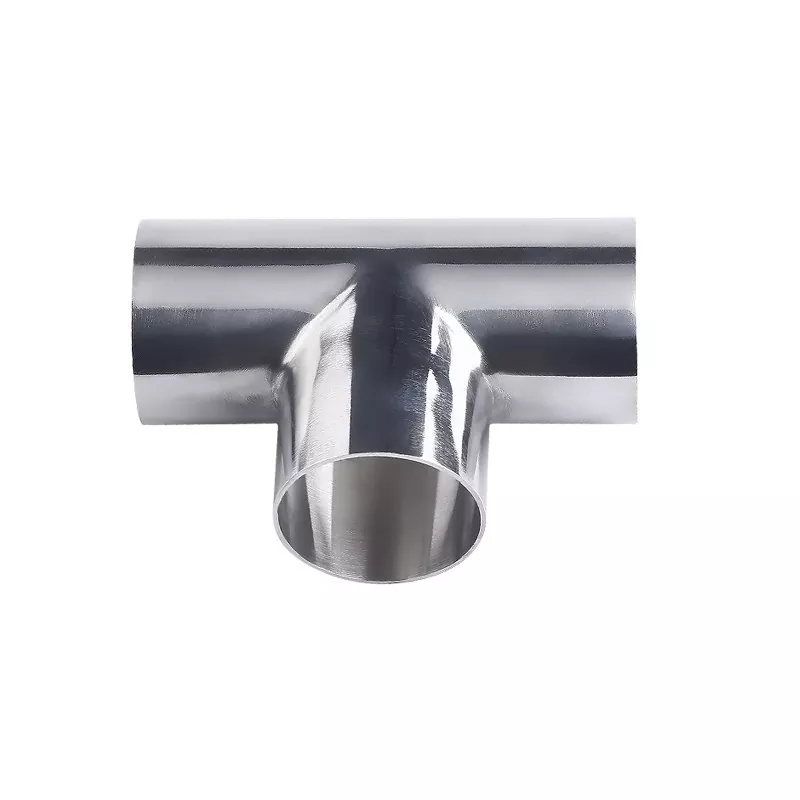

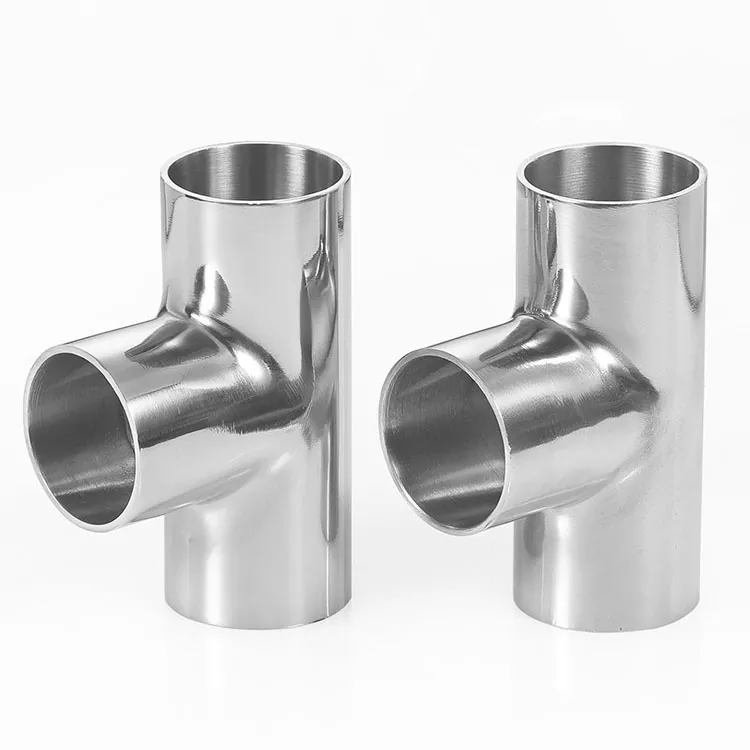

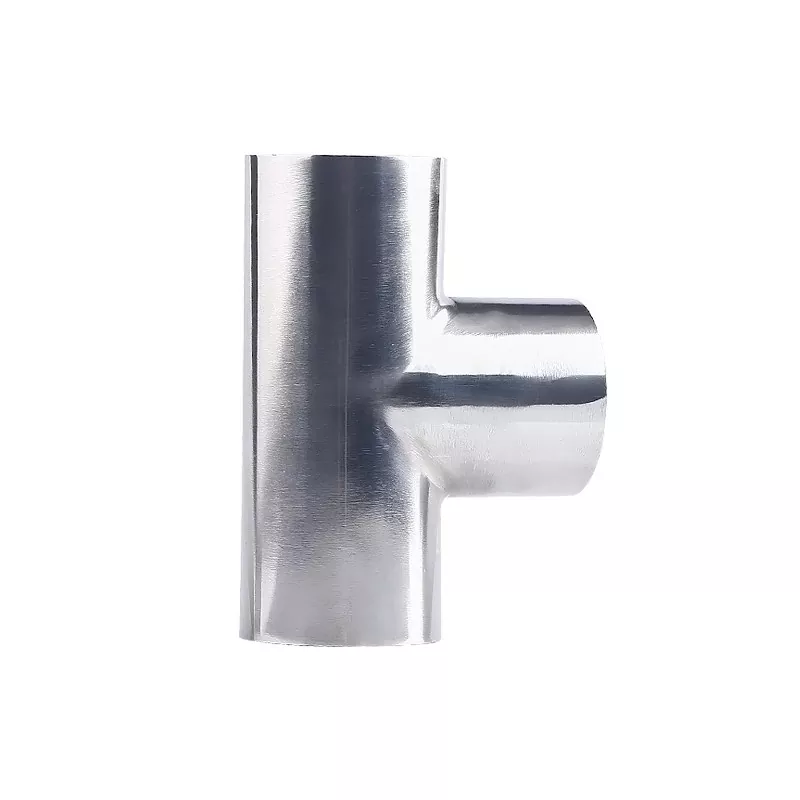

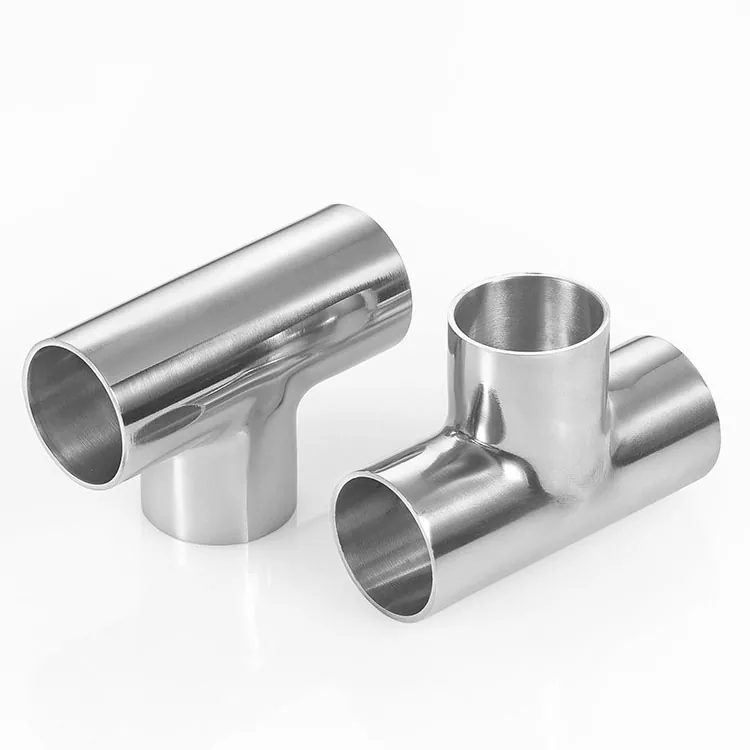

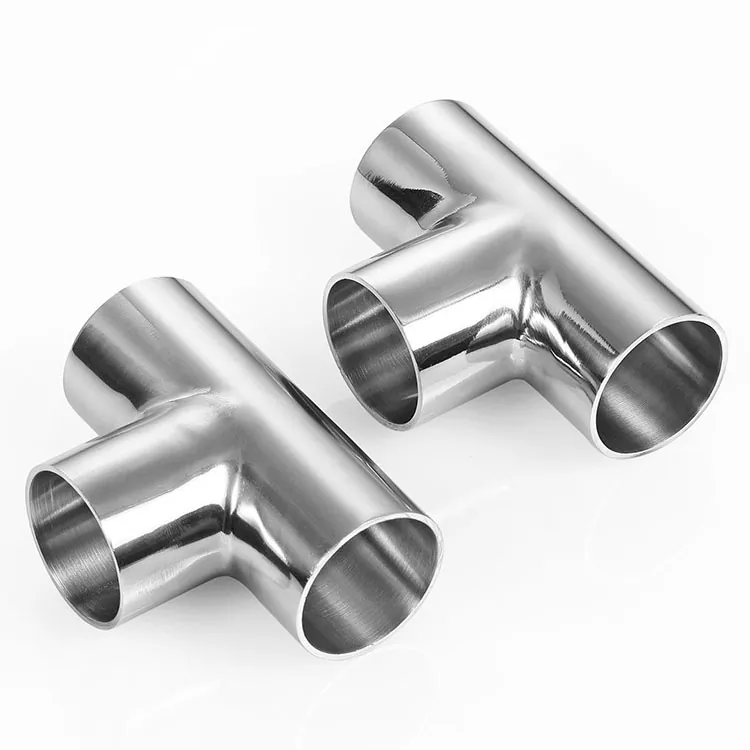

En los sistemas de tuberías sanitarias, una conexión ramal confiable es esencial para mantener una distribución estable del fluido sin afectar la limpieza de toda la línea de proceso. Las tes sanitarias DINGYUE están diseñadas para crear conexiones suaves de tres vías entre tuberías, lo que permite que los fluidos se transfieran de manera eficiente entre diferentes secciones del sistema.
Fabricados en acero inoxidable 304 o 316L con acabado superficial higiénico, estos accesorios cuentan con paredes internas lisas que ayudan a minimizar la turbulencia y reducir las áreas donde se pueden acumular residuos del producto. Se utilizan ampliamente en líneas de procesamiento de alimentos y bebidas, equipos farmacéuticos, sistemas de bioprocesos e infraestructuras de refrigeración líquida donde el rendimiento constante de las tuberías y los requisitos sanitarios son importantes.
|
Especificación |
Configuración estándar |
Opción Premium/Personalizada |
|
Grado del material |
SS316L (EN 1.4404) |
Productos fundidos premium que cumplen con ASME BPE |
|
Rango de tamaño |
0,5" a 4,0" (DN15 - DN100) |
Formato grande de 6,0" a 12,0" |
|
Acabado superficial (interno) |
Ra ≤ 0,5 μm (pulido mecánico) |
Ra ≤ 0,375 μm (SF4 electropulido) |
|
Tipos de conexión |
Tri-Clamp (virola), soldadura a tope |
Extremos roscados, bridados y personalizados |
|
Estándares de cumplimiento |
3-A Sanitario, SMS, DIN 11850 |
ASME BPE, ISO 1127 |
Si observa los centros de datos de IA modernos, los centros de supercomputación y las salas de servidores de alta densidad, notará que las tees reductoras (accesorios de tubería de 3 vías donde la rama lateral es más pequeña que el tramo principal) se utilizan en todas partes.
Para los compradores internacionales y gerentes de proyectos, comprender por qué los ingenieros eligen estos accesorios puede ayudarlos a tomar mejores decisiones de compra. A continuación se ofrece un desglose sencillo y directo de por qué las tees sanitarias reductoras son imprescindibles para los sistemas de refrigeración líquida.
En una red de refrigeración líquida, una tubería principal transporta agua fría a una larga fila de bastidores de servidores. El agua debe dividirse en docenas de servidores individuales para enfriar sus procesadores.
El problema con las T regulares: si usa la misma tubería ancha de principio a fin, la presión del agua cae a medida que el fluido viaja por la línea. Los servidores del frente reciben mucha agua de refrigeración, mientras que los servidores del final no reciben suficiente. Esto puede provocar que las costosas GPU o CPU se sobrecalienten y fallen.

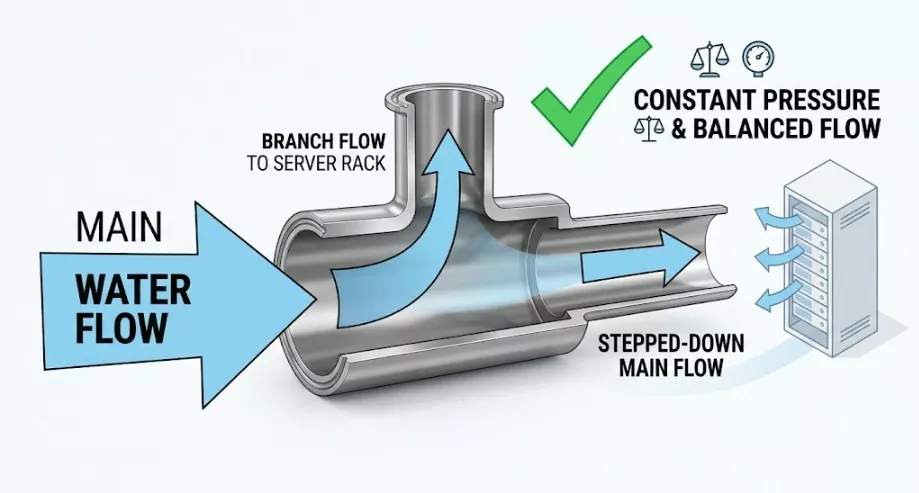

La solución de reducción de las tees sanitarias: a medida que el agua sale de la línea principal para ingresar a una rama del servidor, la tubería principal debe estrecharse para mantener el agua moviéndose a la velocidad adecuada. Una T reductora encoge naturalmente la línea paso a paso. Esto mantiene la presión del agua constante en toda la red, lo que garantiza que cada servidor reciba exactamente la misma cantidad de líquido de refrigeración.
Los centros de datos son juzgados en gran medida por su eficiencia energética. Ahorrar energía en las bombas de agua significa menores costos operativos y una mejor calificación energética.
Si los ingenieros utilizan tes estándar del mismo tamaño y luego las obligan a encajar en tuberías pequeñas apilando varios adaptadores y casquillos juntos, se crean muchas protuberancias internas ásperas y esquinas afiladas dentro de la tubería.
Esto crea una fuerte "fricción de fluido" (turbulencia). La bomba de agua tiene que trabajar el doble para empujar el líquido, lo que quema más electricidad.
Unas T sanitarias reductoras lisas de una sola pieza tienen la forma perfecta de un suave chorro. Permite que el fluido se deslice con una resistencia casi nula, lo que ahorra costos sustanciales de energía en las bombas de agua cada mes.
El espacio dentro de un rack de servidores de IA es increíblemente limitado y costoso. Cada centímetro cuenta.
No tomamos atajos. Nuestras líneas de producción combinan el forjado automatizado con estrictos protocolos de tratamiento de superficies para brindar beneficios mensurables a su línea de ensamblaje.
Nuestros accesorios sanitarios se someten a un proceso de pulido de espejo completo de alta precisión para garantizar los más altos estándares de seguridad y rendimiento para sus sistemas de tuberías.
Las paredes internas están pulidas hasta obtener un acabado de espejo impecable y súper suave. Esto elimina los "rincones muertos" o puntos ásperos donde podrían esconderse bacterias, suciedad o residuos, lo que garantiza una transferencia de fluidos 100 % higiénica.
La elección entre tees cortos y largos depende principalmente del método de unión:
|
Característica |
Camiseta corta de salida |
Camiseta larga/estándar |
|
Espacio |
Extremadamente compacto; Ideal para colectores de válvulas herméticas. |
Requiere más espacio entre juntas. |
|
Soldadura |
No apto para soldadura automatizada porque el cabezal de sujeción no puede agarrar el cuello corto. |
Imprescindible para soldar. La longitud adicional proporciona espacio para la abrazadera de soldadura y evita que el calor dañe las juntas cercanas. |
|
Profesional higiénico |
Minimiza naturalmente la longitud de las piernas muertas debido a su perfil compacto. |
Permite una unión soldada permanente y sin grietas. |
Una T igual tiene las tres conexiones de puerto que comparten exactamente el mismo diámetro. Una T reductora presenta un diámetro de línea secundaria más pequeño en comparación con la línea de flujo principal, que se usa ampliamente para controlar los diferenciales de presión o alimentar fluidos en bastidores de equipos individuales.
El pulido mecánico utiliza abrasivos que dejan rayones direccionales microscópicos. El electropulido es un proceso electroquímico que disuelve los puntos altos de la superficie del metal, dando como resultado un acabado de espejo microscópico. Esto elimina las microcavidades, reduce drásticamente la fricción del fluido y proporciona una resistencia superior a la corrosión por picaduras.
Sí. Nuestra construcción SS316L con bajo contenido de carbono proporciona una resistencia excepcional a los productos químicos CIP comunes, incluida la soda cáustica caliente (hidróxido de sodio) y las mezclas de ácido nítrico/fosfórico, siempre que los niveles de temperatura y concentración se mantengan dentro de los límites estándar de la industria.
Si necesita archivos de pasos especializados (.STP), dibujos CAD o una cotización masiva inmediata para un proyecto en curso, comuníquese con nuestro servicio técnico de ventas hoy. Devolvemos propuestas técnicas y diseños de precios en un plazo de 24 horas.
