Válvula de diafragma de triple abrazadera

Mantener una ruta de fluido limpia es fundamental en industrias donde incluso una contaminación menor puede afectar la calidad de la producción. La válvula de diafragma de triple abrazadera DINGYUE presenta una estructura de aislamiento basada en diafragma que separa el mecanismo operativo del medio del proceso, lo que reduce el riesgo de fugas y contaminación del producto. Con un diseño de conexión de abrazadera sanitaria, la válvula admite una instalación, limpieza y mantenimiento convenientes en sistemas de tuberías estériles. Fabricado para aplicaciones que incluyen procesamiento farmacéutico, producción de alimentos y bebidas y sistemas de enfriamiento líquido de centros de datos, proporciona una regulación de flujo estable y un aislamiento confiable de medios bajo estrictos requisitos de higiene.

Especificaciones técnicas

Una válvula de diafragma de triple abrazadera es tan buena como sus materiales. Utilizamos materias primas rastreables y certificadas para garantizar la máxima resistencia a la corrosión y longevidad.

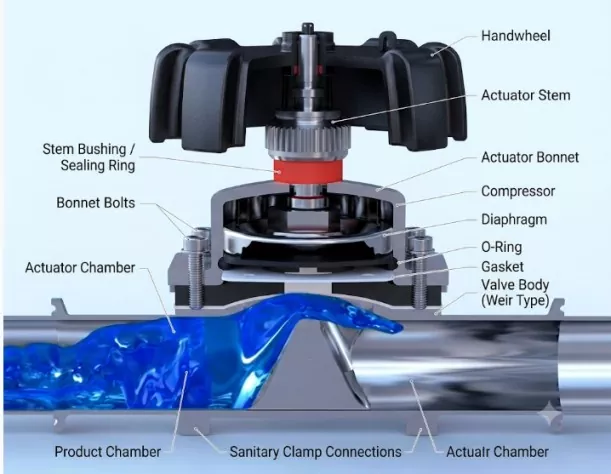

Cómo funciona una válvula de diafragma de triple abrazadera

Una válvula de diafragma de triple abrazadera es un tipo especial de válvula que utiliza una pieza flexible de caucho/plástico (llamada diafragma) para separar la ruta del fluido desde el interior de la parte superior de la válvula. Este diseño mantiene todo limpio y seguro.

Así es como funciona paso a paso:

Para abrir: cuando gira el volante, tira del vástago y del compresor hacia arriba. El diafragma flexible sube con ellos, abandonando el asiento de la válvula. Los fluidos (como agua, gas o productos químicos) ahora pueden fluir suavemente a través de la válvula casi sin resistencia ni pérdida de presión.

Para cerrar: Cuando gira el volante en sentido contrario, empuja el vástago y el compresor hacia abajo. Esto presiona firmemente el diafragma contra el asiento de la válvula, creando un sello perfecto. Detiene completamente el flujo, asegurando un rendimiento 100% libre de fugas.

Para ajustar el flujo: También puede dejar el volante en una posición media. Esto le permite controlar y ajustar la cantidad de líquido que pasa, lo cual es muy útil para gestionar los caudales.

Beneficios clave

Separación Total: El diafragma separa completamente el fluido de las partes móviles de la válvula (como el vástago). Esto significa que el líquido no se oxidará ni dañará la válvula, y la válvula no contaminará el líquido.

Limpio e higiénico: el interior del cuerpo de la válvula es súper suave y no tiene rincones muertos donde se pueda esconder la suciedad. Es muy fácil de limpiar y desinfectar, lo que lo hace perfecto para las industrias de alimentos, bebidas y farmacéutica (medicina).

Excelente sellado: el diafragma flexible crea un sello hermético en todo momento. Incluso si el líquido contiene pequeñas partículas sólidas, fibras o es muy espeso (viscoso), la válvula aún puede cerrarse por completo sin atascarse.

Anticorrosión: el cuerpo de la válvula y el diafragma pueden estar hechos de diferentes materiales para satisfacer sus necesidades, lo que le permite manejar diversos líquidos agresivos o corrosivos de forma segura.

Nuestra Garantía de Servicio

Garantía: Garantía de 18 meses sin complicaciones en todos los cuerpos de válvulas.

Soporte técnico: línea directa de ingeniería 24 horas al día, 7 días a la semana. Piezas de repuesto gratuitas proporcionadas dentro de las 48 horas si se produce algún defecto de fabricación.

Preguntas frecuentes

P1: ¿Cuál es la temperatura máxima nominal para sus válvulas de diafragma de triple abrazadera?

R: Depende del material del diafragma. El EPDM estándar soporta hasta 130 °C, mientras que nuestros diafragmas combinados de PTFE/TFM de primera calidad pueden soportar vapor continuo hasta 150 °C.

P2: ¿Puedo obtener una trazabilidad completa del material para las auditorías farmacéuticas?

R: Absolutamente. Cada envío viene con certificados de materiales EN 10204 3.1, cartas de cumplimiento de la FDA e informes de inspección de rugosidad de la superficie.

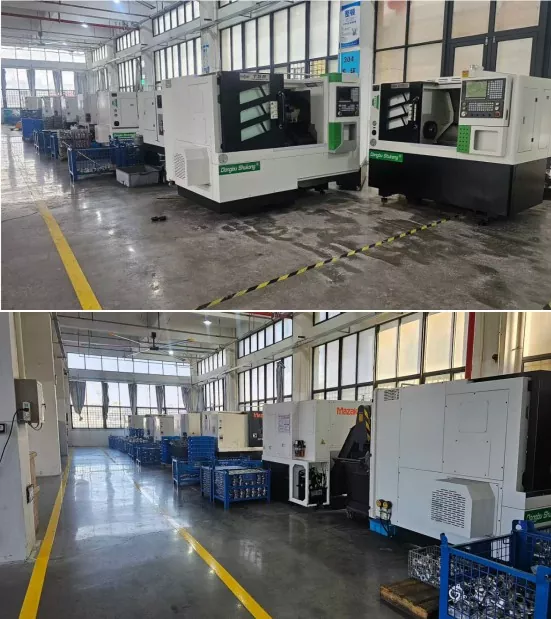

Taller de Fabricación Avanzada
