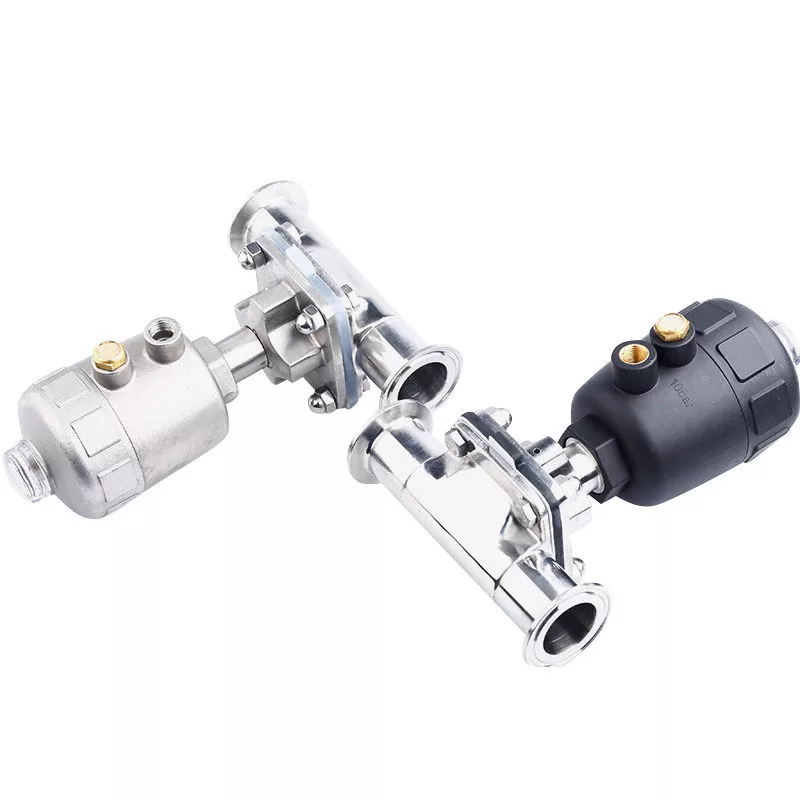

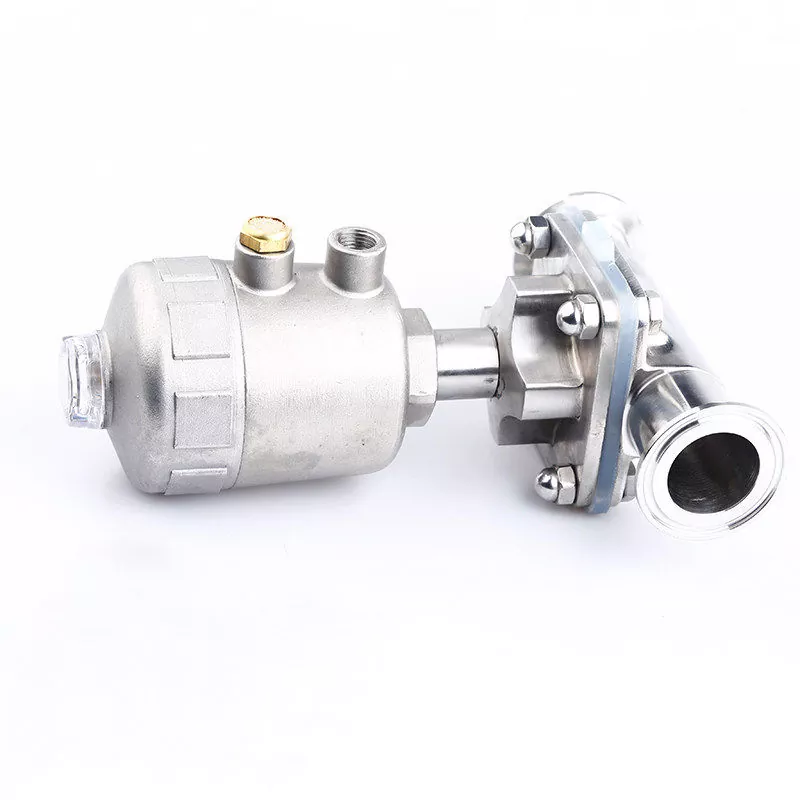

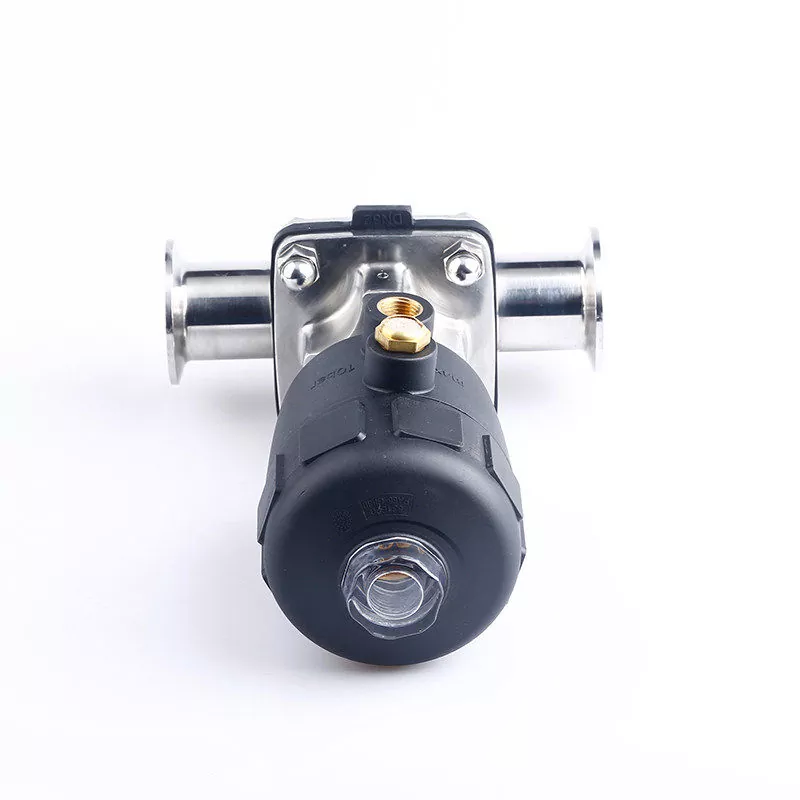

Válvula de diafragma neumática

La válvula de diafragma neumática DINGYUE está desarrollada para líneas de proceso donde el ajuste preciso del flujo y la limpieza estricta son igualmente importantes. Impulsado por un actuador neumático, permite la apertura y el cierre automáticos manteniendo un control suave del medio sin operación manual. La construcción de acero inoxidable, el diseño higiénico del diafragma y la estructura de fácil mantenimiento lo hacen adecuado para equipos de procesamiento estériles, sistemas CIP y circuitos de enfriamiento de alta pureza en instalaciones avanzadas. Cada válvula se fabrica bajo un estricto control de calidad para respaldar un rendimiento constante en entornos industriales exigentes.

Detalles de la especificación

¿Cómo funciona un actuador neumático?

Un actuador neumático utiliza aire comprimido para controlar el movimiento de apertura y cierre de una válvula, reemplazando la operación manual con control automático. En un sistema de válvula de diafragma, el actuador genera la fuerza necesaria para mover el diafragma hacia arriba o hacia abajo, lo que permite un cierre preciso del fluido y una regulación del flujo.

El mecanismo de trabajo se basa en tres componentes principales:

· Cámara de aire: recibe aire comprimido y convierte la presión del aire en fuerza mecánica.

· Pistón: se mueve bajo presión de aire para impulsar el vástago de la válvula.

· Conjunto de resorte: proporciona fuerza de retorno en actuadores de simple efecto.

Para aplicaciones sanitarias, el actuador normalmente cerrado de simple efecto se selecciona comúnmente porque proporciona protección de apagado automático cuando se interrumpe el suministro de aire.

Proceso de trabajo del actuador normalmente cerrado de simple efecto

1. Sin suministro de aire: posición cerrada de la válvula

Cuando no se suministra aire comprimido, el resorte interno permanece en su posición extendida y empuja el vástago del actuador hacia abajo.

La fuerza descendente presiona el diafragma firmemente contra el asiento de la válvula, manteniendo la válvula de diafragma neumática cerrada e impidiendo el flujo del medio.

Este diseño normalmente cerrado (NC) proporciona una función a prueba de fallos. Si la línea de producción pierde presión de aire inesperadamente, la válvula regresa automáticamente a la posición cerrada, lo que ayuda a prevenir fugas, pérdida de producto y riesgos de contaminación en procesos sensibles.

2. Suministro de aire activado: Posición de apertura de la válvula

Cuando el sistema de control envía una señal de funcionamiento, el aire comprimido ingresa a la cámara del actuador y crea presión sobre el pistón.

La fuerza del aire empuja el pistón hacia arriba mientras comprime el resorte dentro del actuador. A medida que el pistón se mueve, el vástago conectado levanta el diafragma de la superficie de sellado, permitiendo que el fluido fluya a través de la tubería.

Esta operación automática permite una respuesta más rápida, control remoto y movimiento consistente de válvulas en sistemas de producción que requieren ciclos frecuentes.

3. Suministro de aire liberado: la válvula regresa a la posición cerrada

Cuando se libera el aire comprimido, la presión dentro de la cámara del actuador disminuye.

Sin presión de aire que mantenga el pistón en su posición, el resorte vuelve a su estado original y empuja el pistón y el vástago hacia abajo. El diafragma regresa al asiento de la válvula, cerrando la válvula y deteniendo el flujo de fluido.

Esta función de reinicio automático garantiza que la válvula regrese a una posición cerrada segura después de cada ciclo de operación.

Opción de actuador de doble acción

Un actuador de doble acción funciona de manera diferente a un diseño de retorno por resorte. En lugar de utilizar un resorte de retorno, depende del aire comprimido suministrado a ambos lados del pistón.

· Apertura: El aire ingresa a la cámara inferior y empuja el pistón hacia arriba para abrir la válvula.

· Cierre: El aire entra a la cámara superior y empuja el pistón hacia abajo para cerrar la válvula.

Debido a que ambos movimientos son impulsados ​​por presión de aire, los actuadores de doble acción pueden proporcionar velocidades de apertura y cierre más rápidas sin la resistencia de un resorte. Son adecuados para sistemas automatizados donde hay disponible un suministro de aire continuo y se requiere una respuesta rápida de la válvula.

Elegir el actuador adecuado para su sistema

Los actuadores de simple efecto se prefieren para procesos sanitarios donde el apagado de seguridad es importante, mientras que los actuadores de doble efecto a menudo se eligen para la automatización de alta frecuencia que requiere un funcionamiento más rápido.

La selección correcta del actuador depende de factores como el diseño del sistema, la disponibilidad de aire, la frecuencia de operación y los requisitos de seguridad del proceso.

Proceso de producción

· Forjado de Precisión: Utilizamos acero inoxidable de alta calidad para forjar el cuerpo de la válvula de diafragma neumática.

· Mecanizado de alta precisión: utilizamos máquinas CNC para dar forma a la ruta del flujo y pulir la superficie interior hasta obtener un acabado de espejo. Esto crea un diseño sin patas muertas que es fácil de limpiar.

· Producción de diafragma: El "corazón" de la válvula de diafragma neumática es un diafragma compuesto (PTFE + Caucho). Está diseñado para ser resistente a productos químicos y muy flexible para uso a largo plazo.

· Pruebas estrictas: todas las piezas se ensamblan en una sala limpia y pasan pruebas de alta presión para garantizar cero fugas.

¿Por qué se requieren diferentes tipos de válvulas sanitarias?

En un sistema de fluidos sanitarios, las válvulas hacen mucho más que simplemente iniciar o detener el flujo. Los diferentes procesos de producción implican diferentes características de los medios, requisitos de higiene, condiciones de presión y procedimientos de limpieza. Una válvula adecuada para la producción farmacéutica estéril puede no ser la elección correcta para una línea de transferencia de bebidas o un sistema de productos de alta viscosidad.

Es por eso que las industrias utilizan diferentes diseños de válvulas sanitarias. Cada estructura está desarrollada para resolver desafíos de procesos específicos, equilibrando la limpieza, la eficiencia del flujo, los requisitos de mantenimiento y la confiabilidad operativa.

1. Válvulas de diafragma sanitarias: para aplicaciones críticas de higiene

En los procesos farmacéuticos, biotecnológicos y otros procesos de alta pureza, prevenir la contaminación es la primera prioridad. Las válvulas de diafragma sanitarias están diseñadas para estas aplicaciones donde incluso pequeñas cantidades de medios retenidos pueden afectar la calidad del producto.

El diafragma crea una separación sellada entre el mecanismo de la válvula y el fluido del proceso. Esta estructura reduce las áreas donde el líquido puede quedar atrapado y hace que la válvula sea más fácil de limpiar mediante procedimientos CIP o SIP. Para la transferencia de medios estériles, sistemas de agua purificada y procesos biológicos sensibles, las válvulas de diafragma brindan una solución confiable para mantener la integridad del proceso.

En comparación con otros diseños de válvulas, las válvulas de diafragma generalmente se prefieren por su limpieza en lugar de por el manejo de flujo de servicio pesado. Son más adecuados para condiciones de presión moderada y aplicaciones donde el control de la higiene es más importante que la capacidad máxima de flujo.

2. Válvulas de mariposa sanitarias: para una transferencia eficiente de fluidos de gran volumen

Las líneas de producción de alimentos, bebidas y lácteos a menudo requieren el movimiento de grandes cantidades de líquido a través de tuberías todos los días. En estas aplicaciones, las válvulas de mariposa sanitarias se utilizan ampliamente porque proporcionan un control de flujo eficiente con una estructura simple y compacta.

El diseño liviano los hace prácticos para tamaños de tuberías más grandes, mientras que la operación rápida de un cuarto de vuelta permite abrir y cerrar rápidamente durante los ciclos de producción y limpieza. Generalmente se instalan en tanques de almacenamiento, tuberías de transferencia y sistemas CIP donde son importantes una operación confiable y un mantenimiento sencillo.

En comparación con las válvulas de diafragma, las válvulas de mariposa ofrecen una opción más económica para tuberías sanitarias de gran diámetro. Sin embargo, el disco permanece dentro del conducto de flujo durante el funcionamiento, lo que puede crear una ligera resistencia al flujo. Para aplicaciones ultrapuras que requieren el menor riesgo posible de retención de líquidos, otros diseños de válvulas pueden ser más adecuados.

3. Válvulas de bola sanitarias: para manipulación de medios viscosos y de alto flujo

No todos los sistemas sanitarios manejan líquidos de baja viscosidad como el agua. Muchos procesos industriales y alimentarios implican productos más espesos, incluidos jarabes, salsas, concentrados y otros materiales viscosos que requieren un flujo suave y sin restricciones.

Las válvulas de bola sanitarias están diseñadas con una ruta de flujo de puerto completo que permite que los medios pasen con una pérdida de presión mínima cuando están completamente abiertas. Esto los hace adecuados para aplicaciones en las que mantener la eficiencia del flujo y manipular materiales más gruesos son consideraciones importantes.

En comparación con las válvulas de mariposa, las válvulas de bola proporcionan un canal de flujo más abierto y un mejor rendimiento para la transferencia de medios exigentes. Sin embargo, las estructuras de válvulas de bola tradicionales pueden contener cavidades internas donde se puede acumular el líquido residual. Para aplicaciones higiénicas estrictas, el diseño adecuado de la válvula, el acabado de la superficie y los procedimientos de limpieza son esenciales para mantener la limpieza del sistema.

Elegir la válvula sanitaria adecuada para su aplicación

La válvula sanitaria adecuada depende de los requisitos reales del proceso, incluido el tipo de medio, el nivel de limpieza, el tamaño de la tubería, la presión de funcionamiento y el método de limpieza.

· Los sistemas farmacéuticos y de bioprocesamiento suelen priorizar la prevención de la contaminación y el funcionamiento estéril.

· Las líneas de alimentos, bebidas y lácteos a menudo requieren un control de flujo eficiente para la transferencia de grandes volúmenes.

· Los productos de alta viscosidad pueden requerir válvulas con vías de flujo más suaves y menos restringidas.

DINGYUE ofrece una gama completa de soluciones de válvulas sanitarias, incluidas válvulas de mariposa sanitarias, válvulas de bola sanitarias y válvulas de diafragma higiénicas, lo que ayuda a los clientes a seleccionar equipos de control de flujo adecuados para aplicaciones farmacéuticas, de procesamiento de alimentos, de semiconductores y de refrigeración líquida.
