En los sistemas de tuberías sanitarias, las salidas no utilizadas y los puertos de servicio temporales necesitan una solución de sellado confiable sin afectar la futura expansión del sistema. La tapa ciega DINGYUE Tri-Clamp proporciona una forma sencilla y segura de cerrar extremos de tuberías, puertos de equipos y conexiones de proceso a través de conjuntos de abrazaderas estándar.
A diferencia de las tapas roscadas o los cierres soldados, el diseño con abrazadera permite una rápida instalación, extracción y modificación del sistema sin mecanizado adicional ni trabajo en caliente. Con dimensiones de precisión, acabado superficial higiénico y compatibilidad con juntas estándar, estas tapas de extremo son adecuadas para aplicaciones que requieren sistemas de control de fluidos limpios, modulares y confiables.
|
Categoría |
Especificaciones/opciones clave |
Aplicación y características |
|
Tipo de producto |
• Tapa ciega/tapa de extremo Tri-Clamp (N.º de pieza industrial: 16 amperios) |

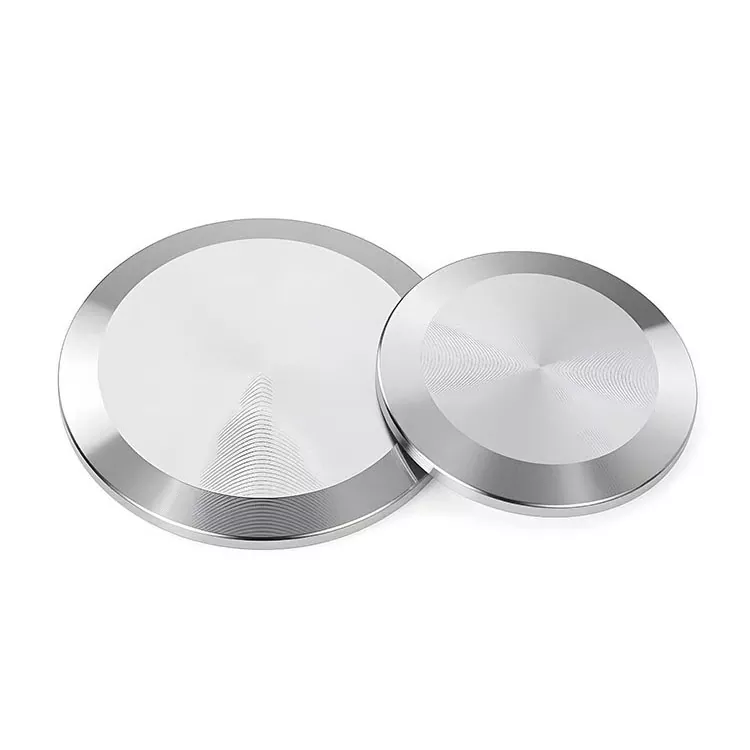

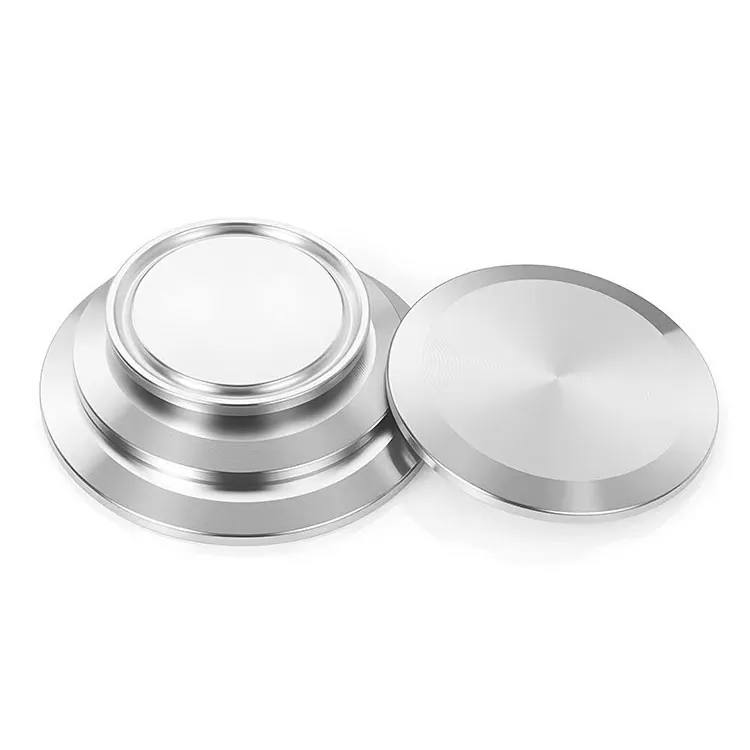

Disco plano sólido diseñado para tapar/sellar puertos abiertos Tri-Clamp en líneas de proceso o recipientes. |
|
Grado del material |
• Acero inoxidable 316L (1.4404 / 1.4435) • Acero inoxidable 304 (1.4301) • Hastelloy C22 (opcional para entornos severos) |
316L: Bajo contenido de carbono, resistencia superior a las picaduras para biofarmacia, fluidos de alta pureza y refrigeración líquida. 304: Grado estándar para líneas generales de alimentos, bebidas y servicios públicos. |
|
Rendimiento de presión y sellado |
• Presión de trabajo: Hasta 10 – 25 bar (pinza estándar) o 50 – 100 bar (pinza de alta presión) • Mecanismo de sellado: Cara de sellado plana comprimida contra la junta Tri-Clamp estándar |
Capacidad de sellado de vacío total a alta presión positiva según el diseño de la abrazadera de acoplamiento y la clasificación de la junta. |
|
Estándares y cumplimiento |
• Normas Sanitarias 3-A (No. 63-03) • ASME BPE/BS 4825 Parte 3 • DIN 32676/ISO 1127 • Cumple con RoHS y REACH • Trazabilidad del material: Certificación completa MTR / EN 10204 3.1 |
Diseño higiénico certificado que garantiza la total intercambiabilidad y el cumplimiento de los requisitos de salas blancas farmacéuticas, alimentarias y de semiconductores. |

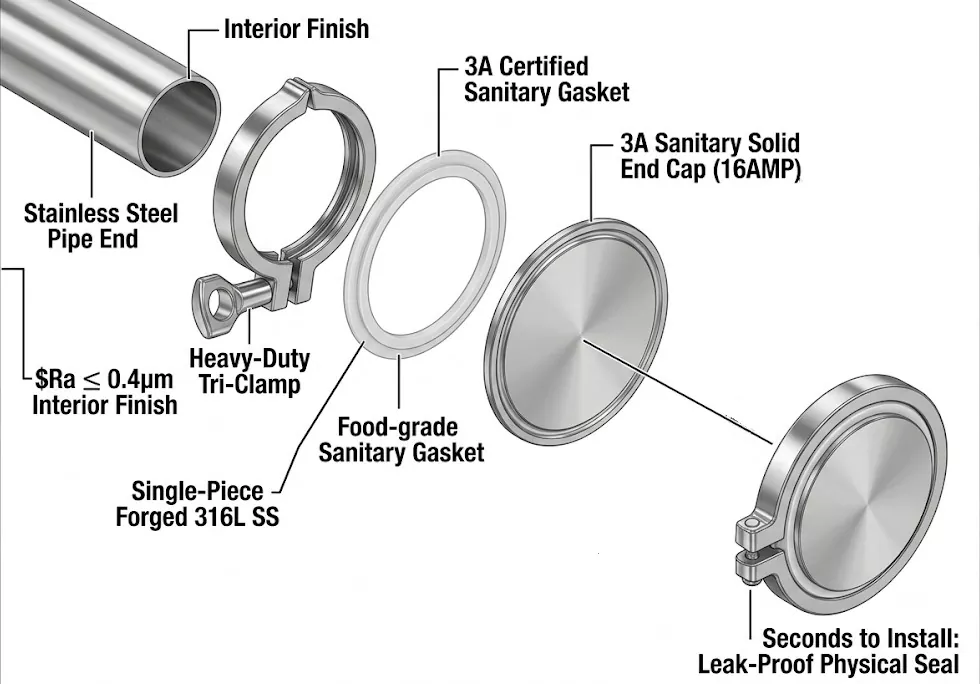

Cuando es necesario cerrar una tubería de forma temporal o permanente, la tapa ciega DINGYUE Tri-Clamp proporciona una solución de sellado confiable. La conexión de abrazadera crea un sello seguro con la junta correspondiente, evitando conexiones roscadas que puedan aflojarse o cierres soldados que requieran cortes futuros.
Esto facilita el mantenimiento, las pruebas y la modificación del sistema para ingenieros y operadores.
La superficie de sellado lisa y plana ayuda a reducir las áreas donde se pueden acumular residuos o contaminantes. Sin roscas internas ni estructuras complejas, la tapa ciega admite procedimientos de limpieza más sencillos y cumple con los requisitos de entornos de procesamiento higiénicos.
Es adecuado para aplicaciones que involucran alimentos, bebidas, fluidos farmacéuticos y medios de enfriamiento de alta pureza.
Los sistemas de procesos modernos a menudo requieren diseños flexibles que puedan actualizarse o ampliarse. Las tapas ciegas Tri-Clamp permiten que los puertos no utilizados permanezcan disponibles para conexiones futuras, lo que ayuda a los ingenieros a modificar los sistemas de tuberías sin reemplazar componentes importantes.
Esta ventaja modular es especialmente valiosa para patines de equipos, sistemas CDU y conjuntos compactos de distribución de fluidos.
Fabricadas con acero inoxidable de alta calidad, incluidas opciones 316L para aplicaciones exigentes, las tapas ciegas DINGYUE Tri-Clamp brindan excelente resistencia a la corrosión y estabilidad mecánica.
Combinados con un mecanizado preciso y una inspección estricta, ofrecen un rendimiento de sellado consistente en operaciones a largo plazo.

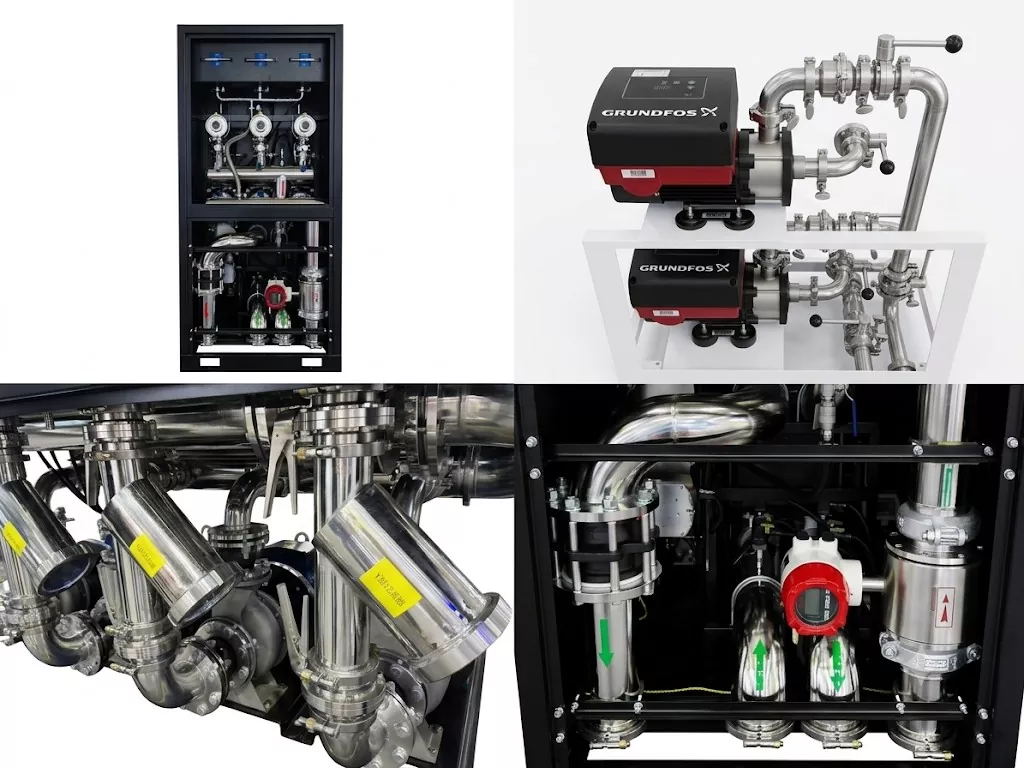

En la CDU y los circuitos de enfriamiento secundarios, los puertos no utilizados y las conexiones de mantenimiento requieren componentes de sellado confiables. Las tapas ciegas Tri-Clamp ayudan a crear diseños de tuberías limpios y modulares al mismo tiempo que respaldan la futura expansión y mantenimiento del sistema.
Se utiliza para conjuntos de tuberías, tanques y equipos de proceso estériles donde se requiere un diseño higiénico y trazabilidad de materiales.
Adecuado para sistemas CIP, líneas de procesamiento de lácteos, equipos de bebidas y aplicaciones de transferencia de fluidos sanitarios.
Las opciones de acero inoxidable 316L brindan resistencia a la corrosión para ambientes exigentes con fluidos de alta pureza.

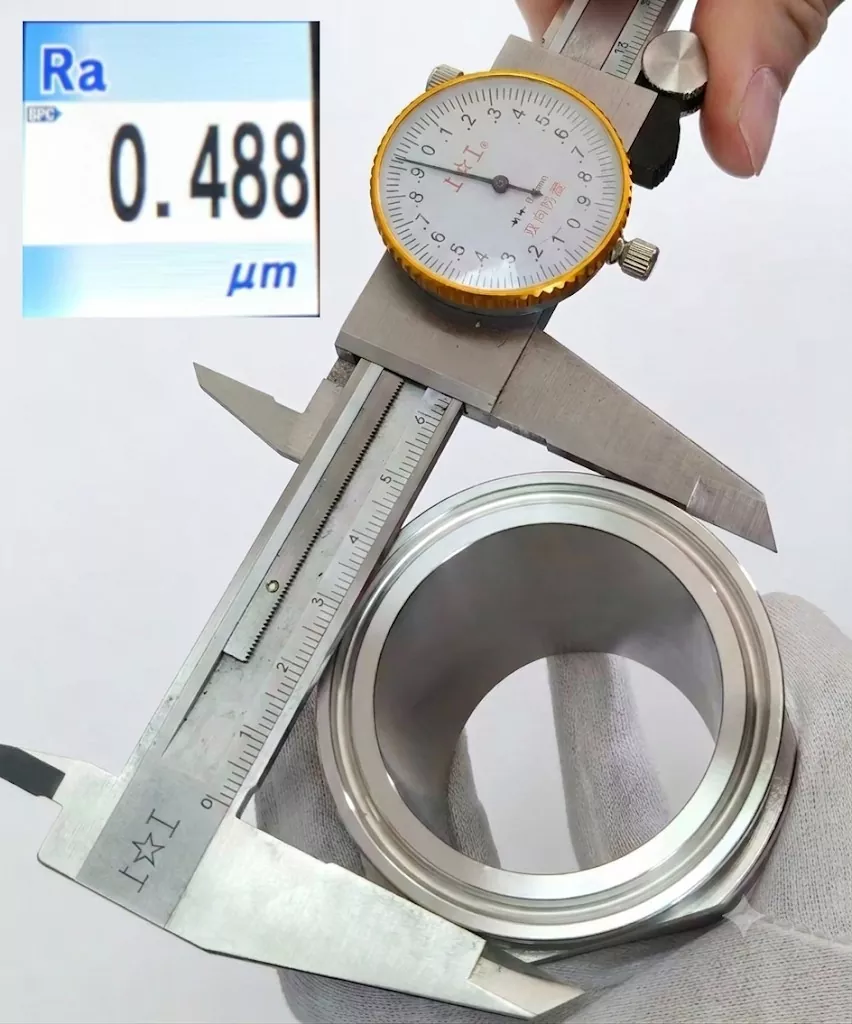

En DINGYUE, cada producto se somete a una estricta inspección antes del envío. Nuestro proceso de control de calidad incluye medición dimensional, verificación de materiales e inspección del acabado superficial.
Para aplicaciones de alta pureza, proporcionamos documentación de trazabilidad de materiales y garantizamos que la rugosidad de la superficie cumpla con los requisitos del proyecto para respaldar un rendimiento confiable a largo plazo.
Lo proporcionamos en acero inoxidable 304 y 316L. El 316L se recomienda para aplicaciones farmacéuticas, de alta pureza y de refrigeración líquida que requieren una mejor resistencia a la corrosión.
Sí. Se utilizan comúnmente en tuberías de CDU y circuitos de refrigeración líquida para sellar puertos no utilizados, conexiones de mantenimiento y futuros puntos de expansión.
Se pueden fabricar de acuerdo con los estándares higiénicos, incluidos los requisitos 3-A, ASME BPE, DIN e ISO, según las necesidades de la aplicación.
Sí. Se pueden admitir tamaños, materiales, acabados de superficies y requisitos de OEM personalizados de acuerdo con las especificaciones del proyecto.
La selección se basa en el diámetro exterior del tubo y el estándar de abrazadera correspondiente. Los clientes pueden proporcionar dimensiones o dibujos de tuberías y DINGYUE puede ayudar a confirmar la especificación correcta.
Certificados de materiales, informes de inspección y documentación EN 10204 3.1 están disponibles para proyectos calificados que requieren trazabilidad.
