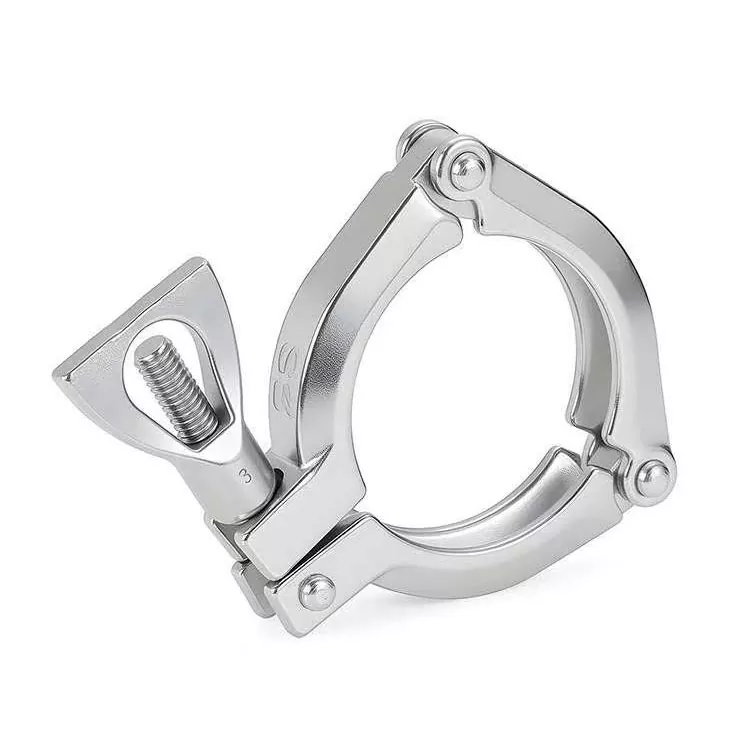

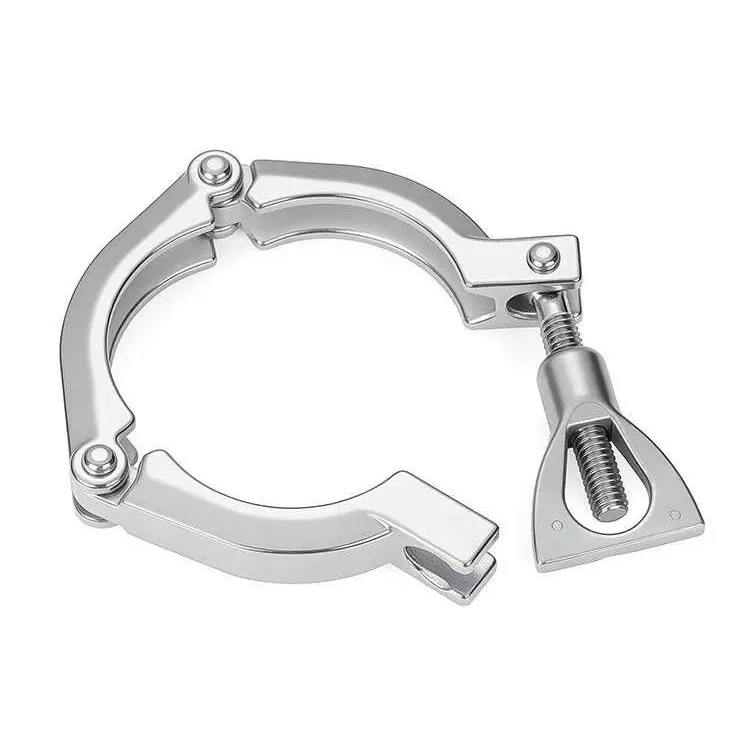

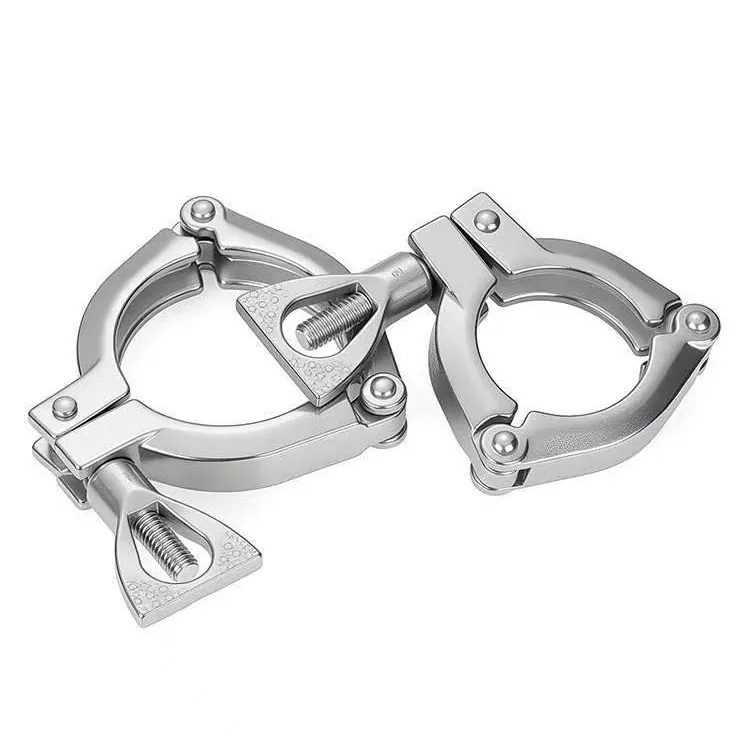

Gracias a su cuerpo con bisagras de 3 piezas, esta abrazadera se envuelve suavemente alrededor de las tuberías para apretarlas uniformemente desde todos los ángulos. Las abrazaderas de tres segmentos 13MHM 3P se adaptan fácilmente a espacios reducidos y abarrotados donde las abrazaderas normales no encajan, al tiempo que ofrecen una fuerza de presión hasta un 20 % mayor. Perfecto para colectores de refrigeración líquida herméticos en centros de datos y configuraciones complejas de tuberías de bebidas.
|
Artículo de especificación |
Valor técnico |
Notas y detalles |
|
Material |
304 |
Construcción de 3 piezas con doble bisagra |
|
Rango de tamaño |
1" a 4" (DN25 - DN100) |
Tubo estándar D.E. tamaños |
|
Fuerza de sujeción |
Carga circunferencial uniforme de 360° |
Previene la distorsión localizada de la junta |
|
Método de ajuste |
Tuerca de mariposa de servicio pesado |
Fácil operación manual en espacios reducidos |
|
Torque objetivo |
25 pulgadas-libras (aprox. 2,8 N·m) |
Protección óptima del sello |
|
Ventaja clave |
Ajuste envolvente articulado |
Radio de paso reducido para estanterías compactas |

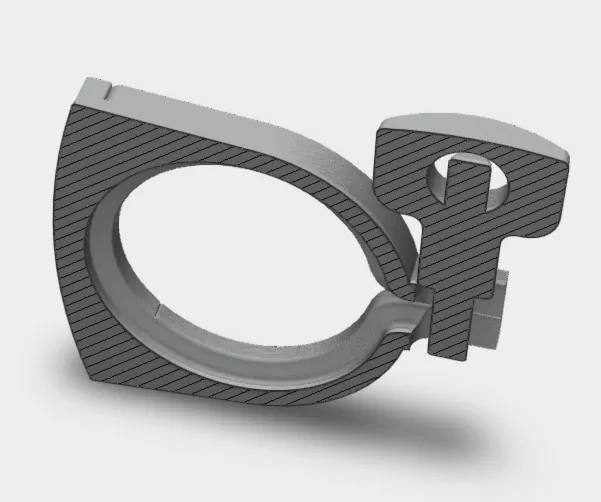

El diseño de tres segmentos se articula perfectamente alrededor de las bridas del casquillo, lo que garantiza una compresión de la junta perfectamente equilibrada y una protección superior contra fugas.
Ofrece índices de presión hasta un 20 % más altos en comparación con las abrazaderas estándar de un solo pasador de 2 segmentos (p. ej., 550 PSI frente a 450 PSI a 2" O.D.).
La flexibilidad de la doble bisagra permite una instalación envolvente y suave en bastidores compactos de refrigeración líquida o colectores de tuberías de alta densidad con un espacio mínimo.
Evita que la junta se atasque o se raye el borde durante los ciclos rápidos de mantenimiento CIP/SIP.
|

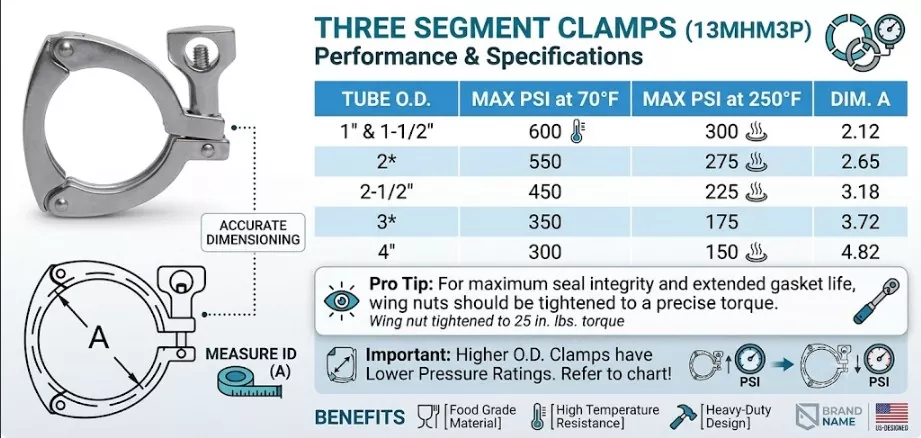

Tubo D.E. |
Abrazadera de un solo pin de 2 segmentos (13MHM) a 70°F |
Abrazadera de 3 segmentos (13MHM3P) a 70 °F |
Aumento de la clasificación de presión |
|
1" y 1-1/2" |
500 psi |
600 psi |
+20% |
|
2" |
450 psi |
550 psi |
+22% |
|
2-1/2" |
400 psi |
450 psi |
+12,5% |
R: Para los tamaños estándar que mantenemos en stock, no existe un MOQ estricto; aceptamos pedidos de muestra para evaluación de calidad. Para dimensiones personalizadas, materiales especiales (como titanio o Hastelloy) o configuraciones no estándar, el MOQ suele oscilar entre 10 y 50 piezas, según las especificaciones. ¡Contáctenos para discutir los requisitos de su proyecto!
R: Proporcionamos un paquete de documentación completo para garantizar una inspección y cumplimiento sin problemas en su cadena de suministro. Esto incluye informes de pruebas de materiales (MTR) EN 10204 3.1, números de calor de materias primas para una trazabilidad completa y certificados de cumplimiento FDA/USP Clase VI para las juntas correspondientes. Los certificados de prueba de presión estándar también están disponibles a pedido.
R: Sí, somos un fabricante directo con un equipo interno de investigación y desarrollo e ingeniería. Ofrecemos servicios completos de OEM y ODM. Ya sea que necesite diseños atornillados de múltiples segmentos personalizados, índices de presión específicos o logotipos de marca/números de pieza grabados con láser en las abrazaderas, podemos producirlos con precisión de acuerdo con sus planos o muestras físicas.
R: Artículos en existencia: generalmente se envían dentro de 3 a 7 días hábiles después de la confirmación del pedido. Pedidos al por mayor estándar: generalmente demoran de 15 a 25 días, según el volumen del pedido y la programación de fábrica. Pedidos personalizados/OEM: generalmente requieren de 30 a 45 días. Siempre proporcionamos un cronograma de envío garantizado al cotizar.
