Muchos componentes industriales se suministran con conexiones roscadas estándar, mientras que los sistemas de procesamiento higiénico comúnmente se construyen alrededor de tuberías Tri-Clamp. Cuando estos dos sistemas necesitan trabajar juntos, a menudo no es necesario reemplazar el equipo existente.
Los adaptadores NPT hembra de 22 MP DINGYUE crean una interfaz directa entre las tuberías Tri-Clamp y los componentes NPT macho. El diseño ayuda a los ingenieros a integrar válvulas, instrumentos y equipos auxiliares en los sistemas sanitarios manteniendo al mismo tiempo una instalación sencilla y un mantenimiento eficiente.
|
Categoría |
Especificaciones/opciones clave |
Aplicación y características |
|
Tipo de producto/Nº de pieza |
• 22 MP (adaptador de rosca Tri-Clamp x macho NPT) |
Permite una transición resistente a fugas entre sistemas sanitarios Tri-Clamp y tuberías roscadas, sensores o equipos auxiliares. |
|
Grado del material |
• Acero inoxidable 316L (1.4404) • Acero inoxidable 304 (1.4301) |
316L: Preferido para biofarmacia, fluidos de alta pureza y líneas de refrigeración líquida debido a su bajo contenido de carbono y mayor resistencia a la corrosión. 304: Grado comercial estándar para alimentos, bebidas, lácteos y procesamiento general. |
|
Conexión de hilo |
• NPT macho (ANSI/ASME B1.20.1) • Roscas cónicas maquinadas con precisión |
Garantiza un acoplamiento firme y un sellado confiable cuando se combina con sellador de roscas (cinta/pasta de PTFE) o se acopla con componentes hembra NPT. |
|
Perfil de mecanizado |
• Mecanizado a partir de barras forjadas sólidas • Disponible con o sin llave plana/cuerpo hexagonal |
Las partes planas para llave/cuerpo hexagonal permiten un ajuste seguro con herramientas estándar sin dañar la cara de la brida de la abrazadera sanitaria. |
|
Estándares y cumplimiento |
• Normas Sanitarias 3-A (Certificación 63-04) • Cumple con ASME BPE • FDA 21 CFR 177.2600 y USP Clase VI (para juntas) • Trazabilidad: Informe de prueba de fábrica (MTR) con seguimiento del número de calor |
Totalmente certificado para procesamiento higiénico, lo que garantiza el cumplimiento de la composición del material y la intercambiabilidad global. |
Un proyecto de tubería sanitaria puede incluir componentes de diferentes proveedores y los estándares de conexión no siempre son consistentes.
Los adaptadores Npt hembra de 22 MP proporcionan un punto de transición entre las tuberías Tri-Clamp y los componentes NPT macho, lo que ayuda a los contratistas a integrar nuevos equipos en los sistemas existentes sin cambios importantes en las tuberías.
El cuerpo hexagonal opcional permite a los instaladores aplicar la fuerza de apriete adecuada con herramientas estándar mientras protege el área de conexión de la abrazadera.
Este diseño es especialmente útil durante el montaje, reemplazo y mantenimiento de campo de equipos, donde la eficiencia de la instalación es importante.
En comparación con las modificaciones soldadas permanentes, un adaptador con abrazadera permite un reemplazo más fácil y ajustes futuros del sistema.
Para los ingenieros de procesos, esto significa menos tiempo de inactividad al agregar instrumentos, cambiar la disposición de los equipos o actualizar los circuitos de fluidos.

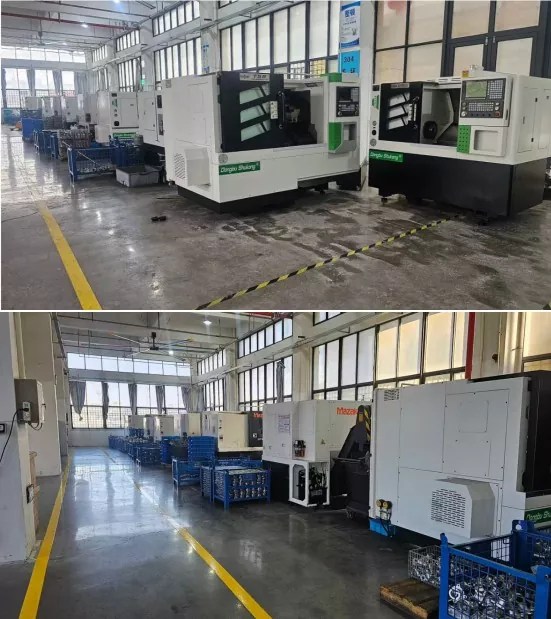

DINGYUE produce adaptadores NPT hembra de 22 MP mediante mecanizado CNC de precisión para mantener una precisión de rosca y dimensiones de conexión constantes.
Los materiales de acero inoxidable 304 y 316L se controlan cuidadosamente durante la producción. Para aplicaciones que requieren trazabilidad, se encuentran disponibles certificados de materiales y documentación de inspección para respaldar los requisitos del proyecto.

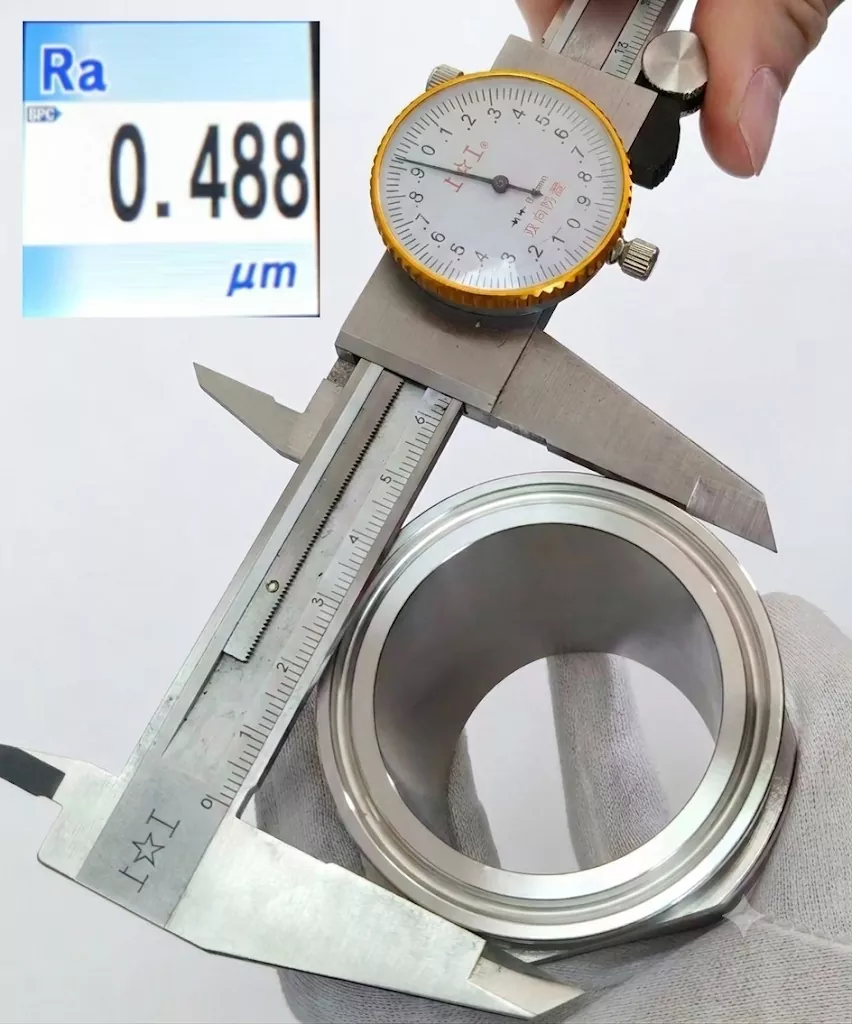

Antes del envío, cada adaptador se inspecciona para detectar:
· Precisión del hilo
· Dimensión de la abrazadera
· Condición de la superficie
· Consistencia del material
DINGYUE controla la calidad del mecanizado y los requisitos de superficie para garantizar un rendimiento de sellado estable cuando se combina con juntas y abrazaderas adecuadas.
Conecta componentes roscados macho NPT con sistemas de tuberías sanitarias Tri-Clamp, lo que permite que diferentes estándares de conexión funcionen juntos.
La diferencia es la dirección de conexión del hilo. 21MP utiliza una rosca macho NPT, mientras que 22MP proporciona una conexión roscada hembra NPT para recibir componentes macho NPT.
304 es adecuado para aplicaciones industriales y alimentarias en general. El 316L se recomienda para entornos farmacéuticos, de alta pureza y sensibles a la corrosión.
Sí. Se pueden producir tamaños de rosca personalizados, dimensiones de abrazadera, materiales y acabados de superficie de acuerdo con los requisitos del proyecto.
Sí. Se utilizan comúnmente en conjuntos de refrigeración modulares para conectar componentes de equipos roscados con redes de tuberías Tri-Clamp.
