En muchos proyectos de manipulación de fluidos, el desafío no es encontrar una válvula o tubería adecuada, sino hacer que diferentes estándares de conexión funcionen juntos.
Los proveedores de equipos pueden proporcionar componentes con roscas NPT, BSP o G, mientras que la línea de proceso circundante está construida con conexiones Tri-Clamp. A menudo es innecesario reemplazar equipos o rediseñar toda la tubería.

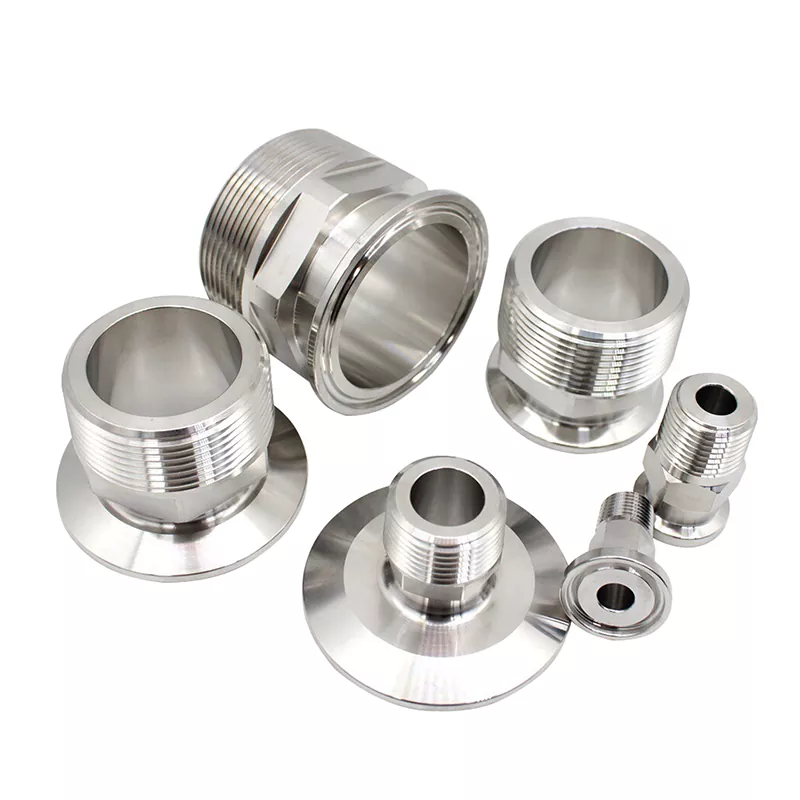

Los adaptadores NPT macho de 21 MP DINGYUE proporcionan un punto de conexión sencillo entre estos sistemas, lo que ayuda a los contratistas e ingenieros a completar la instalación más rápido y, al mismo tiempo, mantienen el diseño de las tuberías limpio y organizado.
|
Parámetro |
Especificación |
|
Nombre del producto |
Adaptador de 21MP / Adaptador macho NPT a Tri-Clamp |
|
Material |
SS304 / SS316L (cumple con ASME BPE) |
|
Conexión de hilo |
Rosca macho NPT / BSP / G (1/2" a 2" o personalizada) |
|
Conexión de abrazadera |
Brida Tri-Clamp / Tri-Clover |
|
Estándares |
ASME BPE, 3A, DIN, ISO |
|
Presión de trabajo |
Hasta 150 PSI / 10 bar (sujeto a la selección de abrazadera y junta) |
|
Aplicaciones |
CDU de refrigeración líquida, distribución múltiple, bastidores de servidores de TI y tuberías de agua pura para semiconductores/biotecnología. |

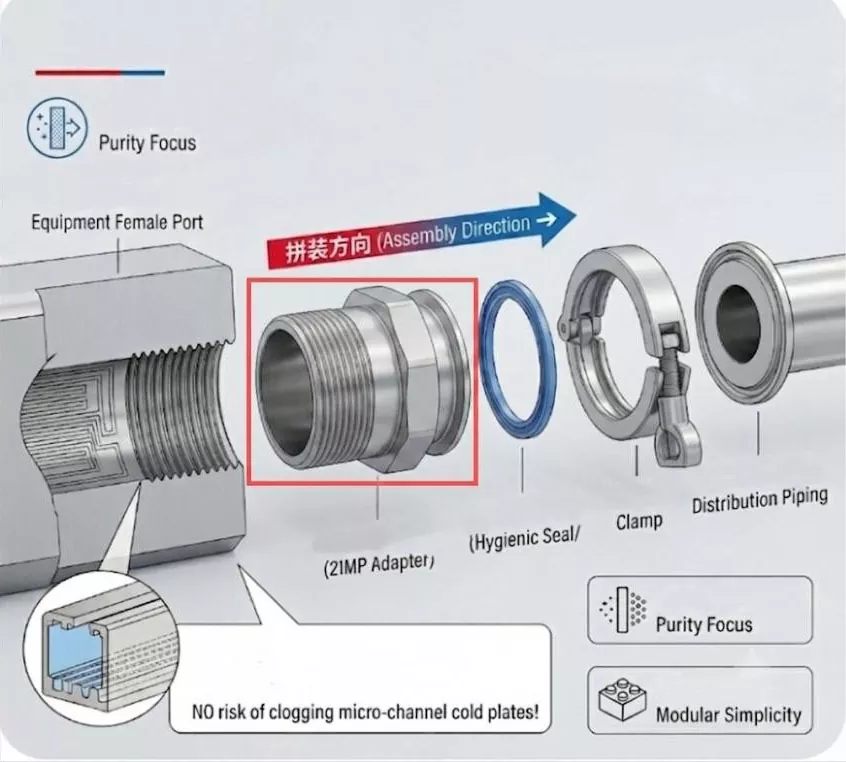

En lugar de combinar múltiples adaptadores y accesorios, un adaptador de 21MP crea una transición más limpia entre los puertos roscados y las tuberías Tri-Clamp.
Esto es especialmente útil al integrar bombas, instrumentos, sensores y componentes de control en sistemas existentes.

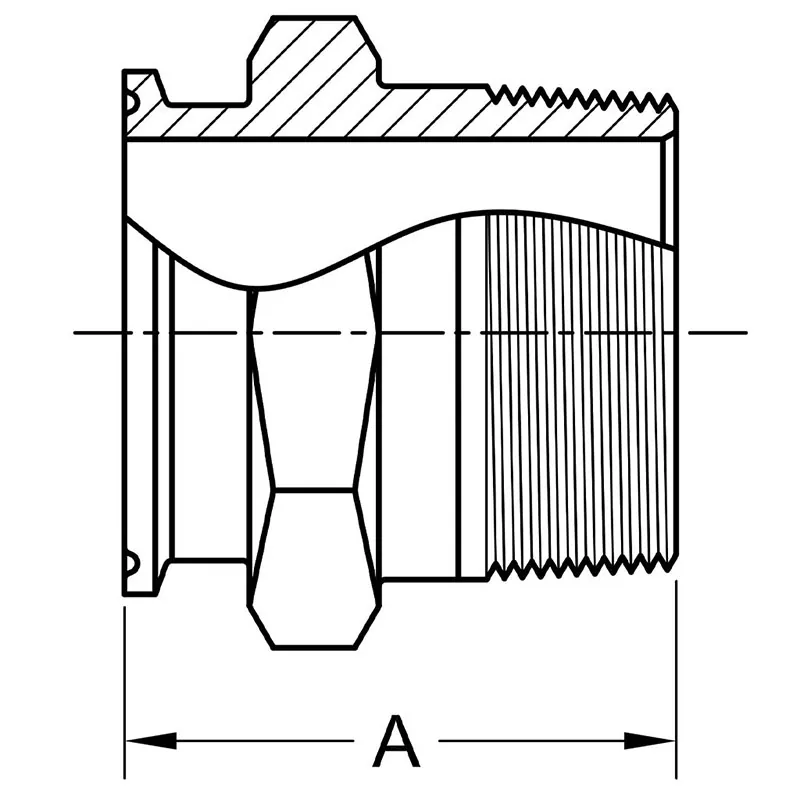

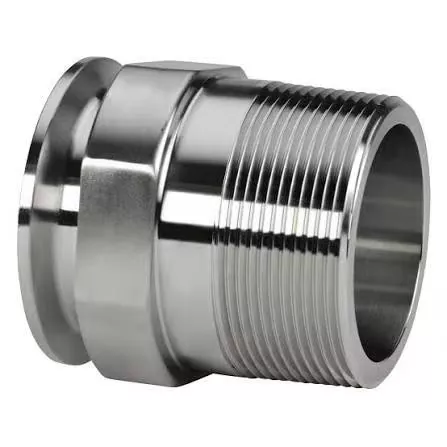

La sección central hexagonal permite a los instaladores apretar el lado roscado con las herramientas adecuadas mientras protege la superficie de conexión de la abrazadera.
Para los equipos de mantenimiento, el lado de la abrazadera también permite una extracción y reemplazo más rápidos en comparación con las conexiones soldadas permanentes.
Los sistemas de refrigeración líquida son cada vez más compactos y complejos. Las bombas, colectores y dispositivos de monitoreo a menudo requieren diferentes estándares de conexión dentro del mismo circuito.
Los adaptadores macho Npt de 21 MP ayudan a los ingenieros a construir conjuntos de refrigeración modulares sin tener que rediseñar toda la estructura de las tuberías.
Para entornos exigentes, el acero inoxidable 316L proporciona una resistencia mejorada a la corrosión y una estabilidad a largo plazo al manipular agua purificada, mezclas de glicol y otros fluidos de proceso.
Se utiliza entre bombas, sensores, equipos de control de flujo y circuitos de enfriamiento Tri-Clamp en CDU y sistemas de enfriamiento secundarios.
Ayuda a conectar instrumentos roscados y puertos de equipos con tuberías sanitarias utilizadas en instalaciones de procesamiento de alimentos y productos farmacéuticos.
Adecuado para sistemas donde se requiere compatibilidad de materiales, limpieza y conexiones confiables.

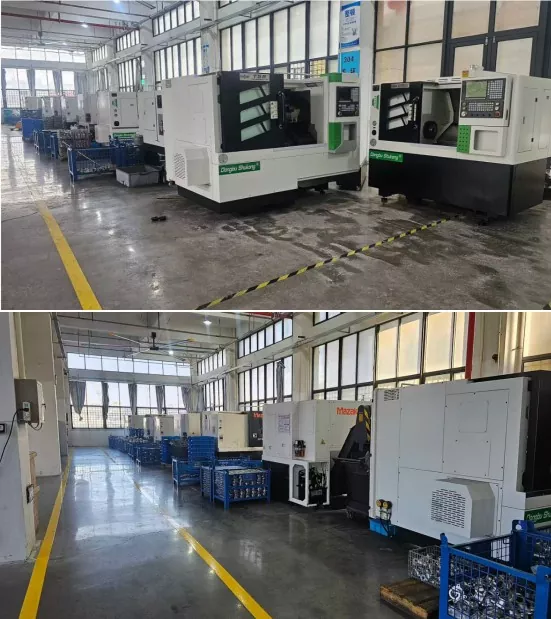

DINGYUE gestiona internamente todo el proceso de mecanizado, incluido el procesamiento de acero inoxidable, torneado de precisión, mecanizado de roscas e inspección dimensional.
Cada adaptador se verifica para determinar la precisión de la rosca, las dimensiones de la conexión y la calidad de la superficie antes del envío. Los certificados de materiales y documentos de inspección están disponibles para proyectos que requieren trazabilidad.
Un adaptador dedicado evita cambios de tubería innecesarios y permite que el equipo roscado se conecte directamente con los sistemas Tri-Clamp existentes, ahorrando tiempo de instalación y reduciendo componentes adicionales.

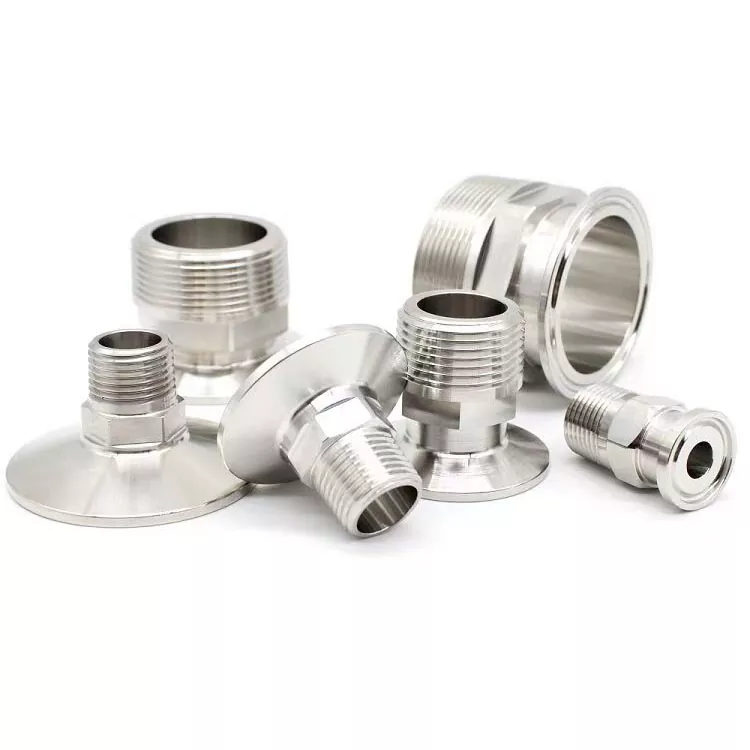

DINGYUE admite estándares de roscas comunes, incluidas las opciones de roscas NPT, BSP y G. También se pueden discutir configuraciones personalizadas según los requisitos del proyecto.
Sí. El 316L se selecciona ampliamente para sistemas de refrigeración líquida y de alta pureza debido a su resistencia a la corrosión y compatibilidad con medios de refrigeración comunes.
Sí. El tamaño, el material, las dimensiones de la conexión y el acabado de la superficie se pueden personalizar para proyectos OEM y aplicaciones de ingeniería.
Las aplicaciones típicas incluyen refrigeración de centros de datos, equipos farmacéuticos, sistemas de procesamiento de alimentos, manipulación de fluidos semiconductores y otros proyectos de tuberías higiénicas.
Proporcione el tamaño de la rosca, el tamaño de la abrazadera, los requisitos de material, la cantidad y la información de la aplicación. Esto ayuda a DINGYUE a recomendar la configuración correcta.
