Las tuberías industriales y los sistemas de procesamiento sanitario suelen seguir diferentes estándares dimensionales. Una tubería que parece tener el mismo tamaño nominal puede tener diferentes espesores de pared y diámetros internos, creando problemas de alineación durante la instalación.
Los adaptadores DINGYUE 19MPX resuelven este desajuste combinando una conexión Tri-Clamp en un lado con un extremo soldado Schedule 10S en el otro. La transición interna está mecanizada para reducir los cambios repentinos en el área de flujo, lo que la hace adecuada para sistemas donde la limpieza, la estabilidad del flujo y la confiabilidad a largo plazo son importantes.
|
Categoría |
Especificaciones/opciones clave |
Aplicación y características |
|
Tipo de producto/Nº de pieza |
• 19MPX (Adaptador de soldadura a tope Tri-Clamp x Schedule 10S) |
Sirve como accesorio de transición de alta resistencia entre líneas de procesamiento sanitarias Tri-Clamp y sistemas de tuberías industriales Sch 10S. |
|
La conexión finaliza |
• Extremo 1: Brida Tri-Clamp • Extremo 2: Soldadura a tope de extremo liso Cédula 10S (Sch 10S BW) |
Extremo de abrazadera: Fácil desmontaje para mantenimiento/limpieza de rutina. Extremo de soldadura Sch 10S: Soldadura permanente de alta resistencia a tubería Schedule 10S. |
|
Grado del material |
• Acero inoxidable 316L (1.4404) • Acero inoxidable 304 (1.4301) |
316L: Resistencia superior a las picaduras/corrosión para sistemas biofarmacéuticos, de fluidos de alta pureza y de refrigeración líquida. 304: Grado estándar para líneas de procesos industriales de alimentos, bebidas y en general. |
|
Estándares de materiales y calidad |
• Cumplimiento de ASTM A182 / A479 / A269 • Estampado con el número de lote de calor • Trazabilidad completa del informe de prueba de materiales (MTR) |
Fabricado a partir de barras forjadas sólidas o tubos de paredes gruesas para soportar presiones de funcionamiento y tensiones mecánicas más altas. |
|
Estándares y certificación |
• Normas Sanitarias 3-A (N° 63-03 / Autorización N° 621) • Cumple con ASME BPE • FDA 21 CFR 177.2600 y USP Clase VI (para juntas acopladas) |
Construcción higiénica certificada que garantiza la intercambiabilidad global y el cumplimiento de seguridad para aplicaciones de procesamiento sanitario y de alta pureza. |
Al construir un centro de datos de refrigeración líquida o un sistema de fluidos sanitarios, los ingenieros suelen enfrentarse a una trampa oculta: las tuberías industriales y las válvulas sanitarias no hablan el mismo idioma.
Incluso si ambos están etiquetados como "2 pulgadas", sus diámetros interiores reales son totalmente diferentes. Si los fuerza a unirse usando una férula recta estándar:
El efecto "Speed Bump": se forma un borde interno afilado y dentado dentro de la tubería.
La trampa de bacterias/desechos: El fluido chocará contra esta pared, creando turbulencia, zonas muertas estancadas y un caldo de cultivo para bacterias o desechos de refrigerante. Su sistema CIP (limpieza in situ) no podrá eliminarlo.
Esta es exactamente la razón por la que los ingenieros inteligentes eligen el adaptador de soldadura de 19MPX.

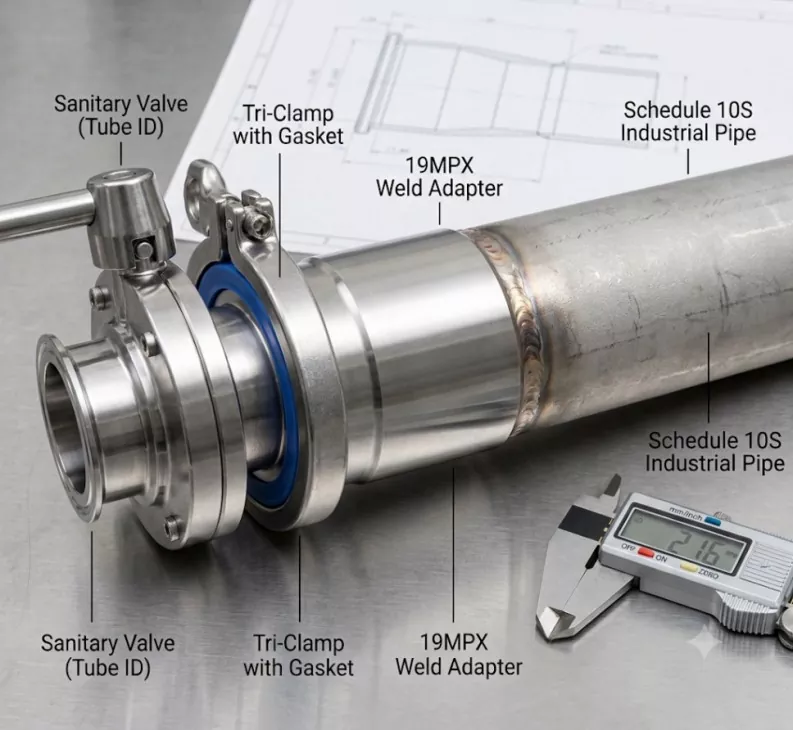

En lugar de un acantilado pronunciado, los ADAPTADORES DE SOLDADURA CLAMP X SCHEDULE 10S de 19MPX cuentan con una pendiente interna cónica (chaflán interno) mecanizada con precisión. Actúa como una rampa de autopista suave:
En el extremo soldado (derecha): Combina perfectamente con la pared gruesa y el diámetro interior ancho de su tubería industrial Schedule 10S.
En el extremo de la abrazadera (izquierda): se estrecha suavemente hacia abajo para coincidir con el diámetro interior del tubo sanitario estándar de sus válvulas, bombas o equipos.
El resultado: 100% libre de espacios muertos. Flujo laminar perfecto. Totalmente compatible con las Normas Sanitarias 3-A.
|
Tamaño: Conexión de 2" |
Exterior real (OD) |
Espesor de la pared |
Flujo interior (ID) |
Lo mejor para... |
|
Válvula sanitaria (tubo) |
2,00" (estándar) |
Delgado (0,065") |
1,87" (más pequeño) |
Limpiar equipos, válvulas y bombas. |
|
Tubería Industrial (Sch 10S) |
2.375" (más voluminoso) |
Grueso (0,109") |
2,16" (más grande) |
Líneas de suministro principales, refrigeración de alta presión. |
|
Adaptador de 19MPX |
Transiciones sin problemas de 2,375" a 2,00" |
Pendiente cónica interna |
¡Elimina perfectamente el espacio de 0,29"! |
¡Uniendo los dos mundos sin espacios muertos! |
Si está construyendo o suministrando un centro de datos de refrigeración líquida de próxima generación, los ADAPTADORES DE SOLDADURA 14WMX y 19MPX CLAMP X SCHEDULE 10S no son solo componentes: son salvaguardas del sistema.
La configuración: Los circuitos de refrigeración principales y las unidades de distribución de refrigeración (CDU) requieren tuberías de acero inoxidable cédula 10S de paredes gruesas y resistentes para soportar una presión constante y garantizar décadas de funcionamiento sin fugas.
El desafío: Los bastidores de servidores, los colectores y las válvulas de control reales necesitan conexiones Tri-Clamp (desconexión rápida) para que los técnicos puedan realizar un mantenimiento o intercambio rápido sin herramientas.
La solución: Los adaptadores 14WMX y 19MPX cuentan con un extremo soldado industrial de alta resistencia en un lado y una abrazadera sanitaria de precisión en el otro, conectando perfectamente estos dos mundos de tuberías completamente diferentes.
El problema: cuando se fuerza una tubería industrial gruesa para que se encuentre con una válvula sanitaria más delgada, se crea un "acantilado" interno afilado. Este desajuste provoca graves turbulencias en el fluido y caídas masivas de presión, lo que obliga a las bombas de refrigerante a trabajar más y desperdiciar energía.
Ventaja de los ADAPTADORES DE SOLDADURA 19MPX CLAMP X SCHEDULE 10S: Con su pendiente cónica interna mecanizada con precisión, el 19MPX actúa como una rampa de carretera suave. Guía el refrigerante de manera impecable a través de la transición, eliminando la turbulencia, minimizando la resistencia al flujo y manteniendo optimizada la eficiencia energética (PUE) del centro de datos.

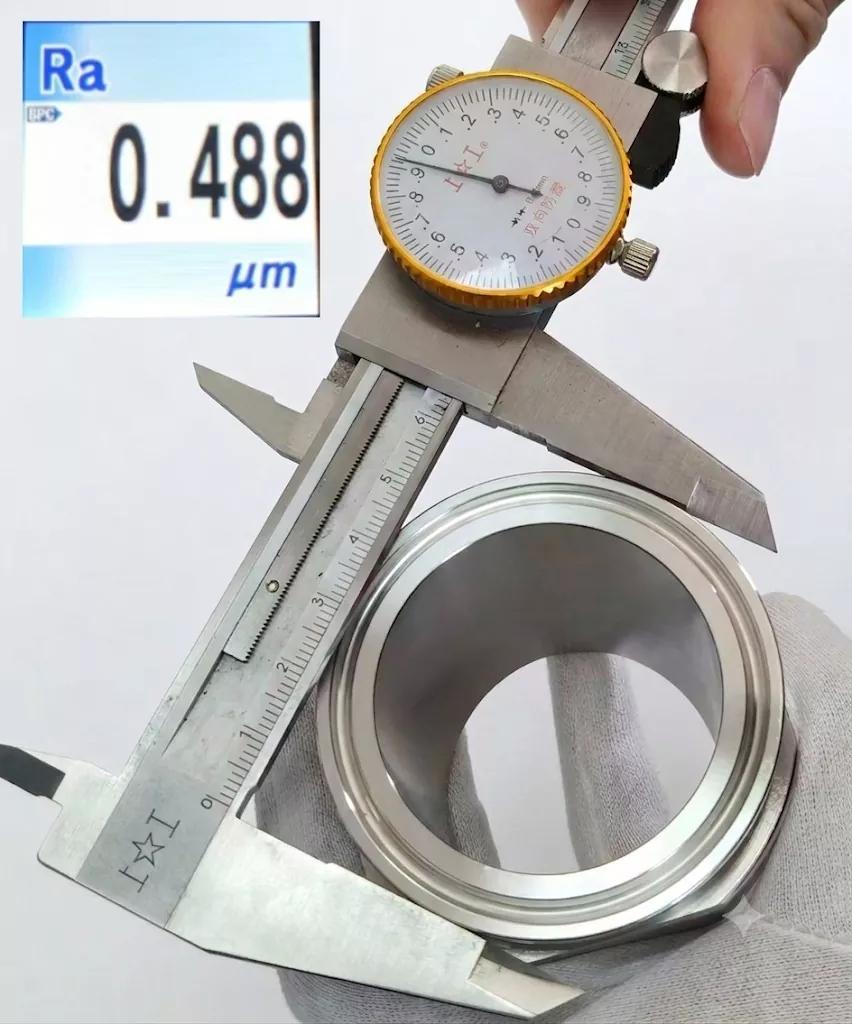

La fabricación de calidad requiere una verificación rigurosa. Una vez terminados, nuestros productos pasan por estrictos controles de calidad. Verificamos las dimensiones críticas (altura, ID y OD) junto con la rugosidad de la superficie interna (Ra garantizado < 0,8 µm). Sólo se envían unidades totalmente compatibles. Cuente con nosotros para obtener piezas fabricadas con precisión que superen las expectativas de la industria.
Porque las tuberías sanitarias y las tuberías Schedule 10S utilizan diferentes estándares dimensionales. El adaptador ayuda a crear una transición adecuada entre sus dimensiones exteriores e interiores reales.
Un adaptador estándar sólo puede conectar mecánicamente dos extremos. El 19MPX se centra en la transición del flujo interno, lo que ayuda a reducir los cambios abruptos de diámetro entre diferentes sistemas de tuberías.
Sí. Es adecuado para sistemas CDU y circuitos de enfriamiento donde las tuberías Schedule deben conectarse con componentes basados en Tri-Clamp.
DINGYUE ofrece opciones de acero inoxidable 304 y 316L. El 316L se selecciona comúnmente para aplicaciones de alta pureza y sensibles a la corrosión.
Sí. DINGYUE puede personalizar las dimensiones de los extremos soldados, los tamaños de abrazaderas, los acabados de las superficies y otras especificaciones según los requisitos del proyecto.
Los certificados de materiales, la trazabilidad del número de calor y los informes de inspección están disponibles para proyectos que requieren documentación.
