Fabricada con acero inoxidable 316L como material estándar para el cuerpo y el disco, la válvula de mariposa sanitaria neumática horizontal está disponible con opciones de sellado de EPDM, PTFE o FKM. Los clientes también pueden seleccionar diferentes tipos de actuadores neumáticos, indicadores de posición, soportes de montaje y conexiones sanitarias para adaptarse a sus requisitos de equipos y tuberías.
DINGYUE suministra válvulas sanitarias para aplicaciones de refrigeración líquida de centros de datos, productos biofarmacéuticos, productos químicos finos y alimentos y bebidas, con trazabilidad de materiales, mecanizado de precisión y pruebas de presión de válvulas 100 % aplicables que respaldan un suministro B2B constante.
El principio de funcionamiento combina una válvula de mariposa de un cuarto de vuelta con un accionamiento neumático.
Aire comprimido → Actuador neumático → Vástago de válvula → Rotación del disco → Control de flujo
Cuando el aire comprimido ingresa al actuador, el actuador genera un movimiento de rotación que hace girar el disco de mariposa.
El disco gira aproximadamente en línea con la tubería, permitiendo que el fluido pase a través de la válvula.
El disco gira a lo largo de la trayectoria del flujo, cerrando la tubería.
El actuador neumático puede recibir señales del sistema de control de la planta, permitiendo la apertura y cierre automático según la secuencia del proceso.
Esto hace que la válvula sea adecuada para aplicaciones donde los operadores necesitan una operación repetible de la válvula sin acceder manualmente a cada válvula en el sistema de tuberías.
Dependiendo del actuador seleccionado:
· Doble efecto: El aire opera tanto en apertura como en cierre.
· Normalmente cerrada (NC): La fuerza del resorte devuelve la válvula a la posición cerrada cuando se elimina el aire.
· Normalmente abierta (NO): La fuerza del resorte devuelve la válvula a la posición abierta cuando se elimina el aire.
La configuración correcta depende de la estrategia de control del proceso y de la posición de falla requerida.
|
Componente |
Material estándar |
Personalización opcional |
Acabado superficial |
|
Cuerpo / Disco |
Acero inoxidable 316L (1.4404) |
Acero inoxidable 304 |
Ra interno≤0.8μm, externo satinado/pulido |
|
Alojamiento del actuador |
Aleación de aluminio (anodizado) |
Acero inoxidable 304 |
Recubrimiento anticorrosión |
|
Sello / Junta |
EPDM |
PTFE/FKM (Vitón) |
Cumple con FDA 177.2600 |
El actuador neumático proporciona operación automatizada sin requerir acceso manual a la manija de la válvula, lo que lo hace práctico para ensamblajes de equipos y control centralizado de procesos.
La configuración estándar de acero inoxidable 316L proporciona resistencia a la corrosión y se adapta bien a entornos exigentes con fluidos higiénicos y de alta pureza.
Está disponible un acabado de superficie interna de Ra ≤ 0,8 μm para la configuración especificada, lo que ayuda a reducir las áreas donde se pueden acumular los medios de proceso.
EPDM se ofrece como sello estándar, mientras que PTFE y FKM están disponibles para aplicaciones que requieren diferentes características químicas o de temperatura.
Las configuraciones de triple abrazadera, roscada/unión y soldada a tope permiten que la válvula se combine con diferentes sistemas de tuberías sanitarias.
Las configuraciones de actuador neumático de doble efecto, normalmente cerrado y normalmente abierto permiten a los ingenieros seleccionar la lógica de funcionamiento según el proceso.
DINGYUE proporciona informes de pruebas de materiales (MTR) y trazabilidad del número de calor para los pedidos correspondientes, lo que respalda la verificación del material durante todo el proceso de suministro.

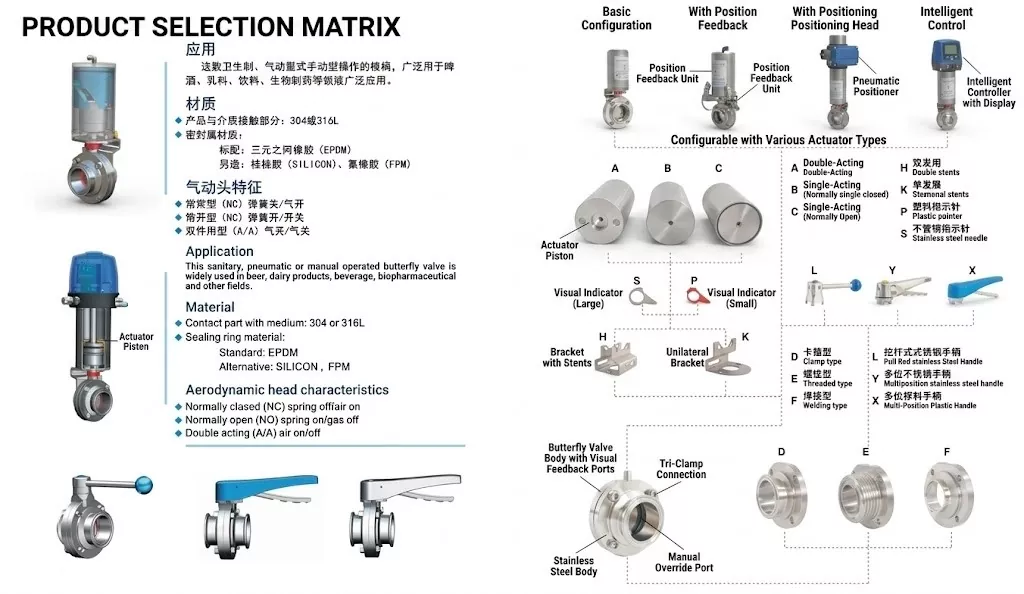

El actuador determina cómo responde la válvula de mariposa sanitaria a las señales neumáticas y qué sucede cuando se interrumpe el suministro de aire.
Código: A
La presión del aire se utiliza tanto para abrir como para cerrar.
Adecuado para:
· Líneas de proceso automatizadas
· Ciclismo frecuente
· Sistemas con suministro continuo de aire comprimido
· Aplicaciones que requieren apertura y cierre controlados
Código: B
El actuador utiliza aire comprimido para abrir la válvula, mientras que la fuerza del resorte la devuelve a la posición cerrada cuando se elimina la presión del aire.
Recommended when the process requires a fail-closed configuration.
Código: C
El actuador utiliza aire comprimido para cerrar la válvula, mientras que la fuerza del resorte la devuelve a la posición abierta cuando se elimina la presión del aire.
Recomendado cuando el proceso requiere una configuración de apertura fallida.
Un indicador mecánico duradero adecuado para entornos industriales exigentes.
Un indicador liviano diseñado para una fácil identificación visual de la posición de la válvula.
La configuración de conexión y montaje debe seleccionarse de acuerdo con el sistema de tuberías existente y el espacio de instalación disponible.
Una conexión sanitaria de liberación rápida ampliamente utilizada en sistemas de procesamiento higiénico.
Los beneficios incluyen:
· Fácil instalación
· Desmontaje rápido
· Mantenimiento conveniente
· Adecuado para sistemas de tuberías sanitarias.
Diseñado para sistemas de tuberías que requieren conexiones roscadas o estilo unión.
Esta opción se puede considerar cuando el equipo circundante utiliza interfaces roscadas higiénicas compatibles.
Diseñado para instalaciones de tuberías permanentes.
Se pueden utilizar conexiones soldadas a tope cuando la válvula está integrada directamente en la tubería de proceso y no se requiere su extracción frecuente.
Proporciona una configuración robusta de montaje de actuador a válvula para aplicaciones donde la estabilidad mecánica es importante.
Una configuración de montaje más compacta donde se debe considerar el espacio de instalación o la ubicación del sensor.
Para los fabricantes de equipos, la orientación del actuador y el espacio libre circundante deben confirmarse antes de la producción.
|
Industria de aplicaciones |
Aplicaciones típicas |
¿Por qué utilizar una válvula de mariposa sanitaria neumática horizontal? |
|
Procesamiento de alimentos y bebidas |
Procesamiento de lácteos, llenado de bebidas, elaboración de cerveza, alimentos líquidos, salsas, jarabes y sistemas CIP |
La construcción higiénica de acero inoxidable, las superficies internas lisas y las conexiones sanitarias flexibles permiten un manejo limpio de fluidos y ciclos de limpieza frecuentes. |
|
Biofarmacéutica y bioprocesamiento |
Sistemas WFI, circuitos de agua purificada, biorreactores, tanques de fermentación y líneas de transferencia estériles |
El acero inoxidable 316L, las opciones de sellado higiénico y el accionamiento neumático configurable son adecuados para entornos de proceso limpios y controlados. |
|
Refrigeración líquida para centros de datos |
Sistemas CDU, colectores de refrigeración directos al chip, circuitos de refrigeración secundarios y circuitos de refrigeración del lado del equipo |
El accionamiento neumático permite el cierre remoto y el aislamiento de flujo automatizado, mientras que la configuración horizontal compacta puede simplificar la instalación alrededor de equipos de refrigeración y patines de tuberías. |
|
Procesamiento químico fino |
Transferencia de líquidos de alta pureza, sistemas de dosificación y líneas de procesos químicos |
La construcción 316L, los materiales de sellado seleccionables y el control de material rastreable ayudan a cumplir con los exigentes requisitos de manejo de fluidos. |
|
Cosméticos y cuidado personal |
Cosméticos líquidos, emulsiones, agua purificada y sistemas de transferencia de ingredientes. |
Las opciones de construcción higiénica y conexión sanitaria ayudan a reducir los riesgos de contaminación y simplifican la limpieza y el mantenimiento. |
|
Sistemas de agua pura y fluidos de alta pureza |
Distribución de agua purificada, circuitos de proceso de alta pureza y transferencia de fluidos limpios |
Los componentes de acero inoxidable mecanizados con precisión, el acabado superficial controlado y el conjunto de sala limpia aplicable respaldan el fluido de alta pureza. |
