Uniones sanitarias de acero inoxidable DIN 11851

Las uniones sanitarias de acero inoxidable DIN 11851 son una de las soluciones de conexión tradicionales utilizadas en los equipos de procesamiento higiénico europeos. A diferencia de las conexiones de tuberías soldadas que requieren una instalación permanente, las uniones DIN permiten a los operadores desconectar y volver a conectar secciones de tuberías durante la inspección, limpieza o mantenimiento del equipo.

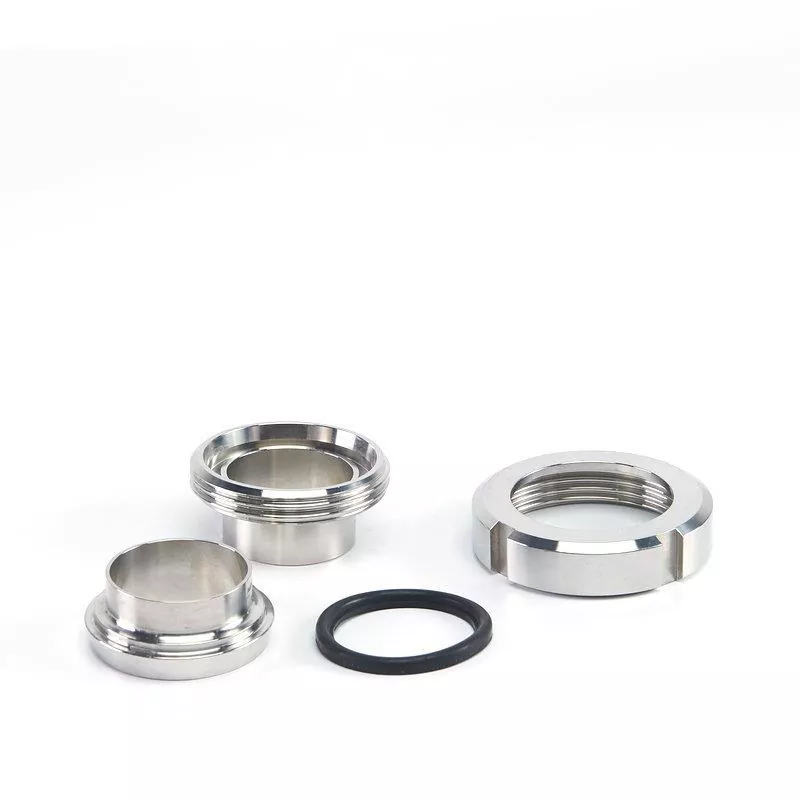

Un juego completo de unión DIN 11851 normalmente consta de una tuerca ranurada redonda, una pieza macho roscada, un revestimiento y un anillo de sellado. Los componentes mecanizados con precisión trabajan juntos para proporcionar una conexión mecánica estable mientras mantienen un paso de flujo interno suave adecuado para aplicaciones sanitarias.

En DINGYUE, fabricamos uniones sanitarias de acero inoxidable DIN 11851 de acuerdo con los requisitos de tuberías sanitarias europeas comúnmente utilizados, suministrando conjuntos de unión completos y componentes de repuesto para fabricantes de alimentos, lácteos, bebidas, productos farmacéuticos y equipos de proceso.

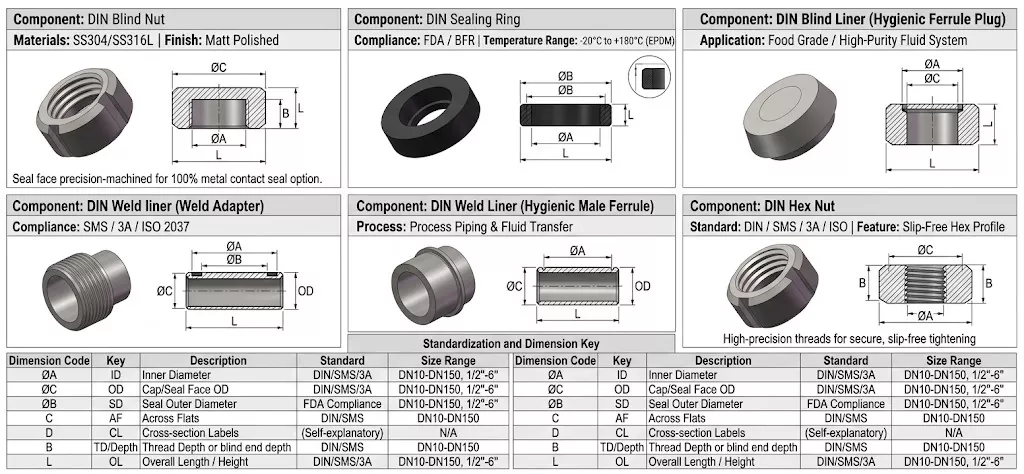

Especificaciones técnicas

Escenarios de aplicación primaria

Debido a su robusto diseño métrico y su clasificación de presión superior, la especificación de una unión DIN se adopta ampliamente en todos los sectores de fabricación higiénica a nivel mundial:

Elaboración de cerveza y bebidas: Esencial para paneles de distribución de cervecerías, bodegas de fermentación y líneas de embotellado.

Procesamiento de lácteos y leche: Se utiliza ampliamente en unidades receptoras de leche cruda, circuitos de pasteurización y tanques de producción de queso.

Farmacéutica y biotecnología: Unión confiable de tanques de preparación de buffers líquidos y líneas de proceso de servicios públicos.

Químicos y cosméticos: Adecuado para líneas de cremas de alta viscosidad, jabones líquidos y recipientes para mezclar ingredientes activos.

Pautas de operación y mantenimiento

Para mantener un sello hermético y extender la vida útil del anillo de sello elastomérico durante la operación:

Alineación adecuada: Asegúrese de que la parte macho y las caras del revestimiento estén concéntricas antes de acoplar la tuerca ranurada para evitar que la rosca se roce o se pellizque la junta.

Herramientas de llave inglesa: Utilice una llave inglesa DIN C exclusiva para apretar la tuerca redonda a los niveles de torsión especificados sin dañar las ranuras externas.

Servicio preventivo: Inspeccione cualquier unión DIN activa durante el mantenimiento programado de la planta, verificando si hay hinchazón del sello o hendiduras en la cara, y reemplace las juntas como parte del mantenimiento de rutina.

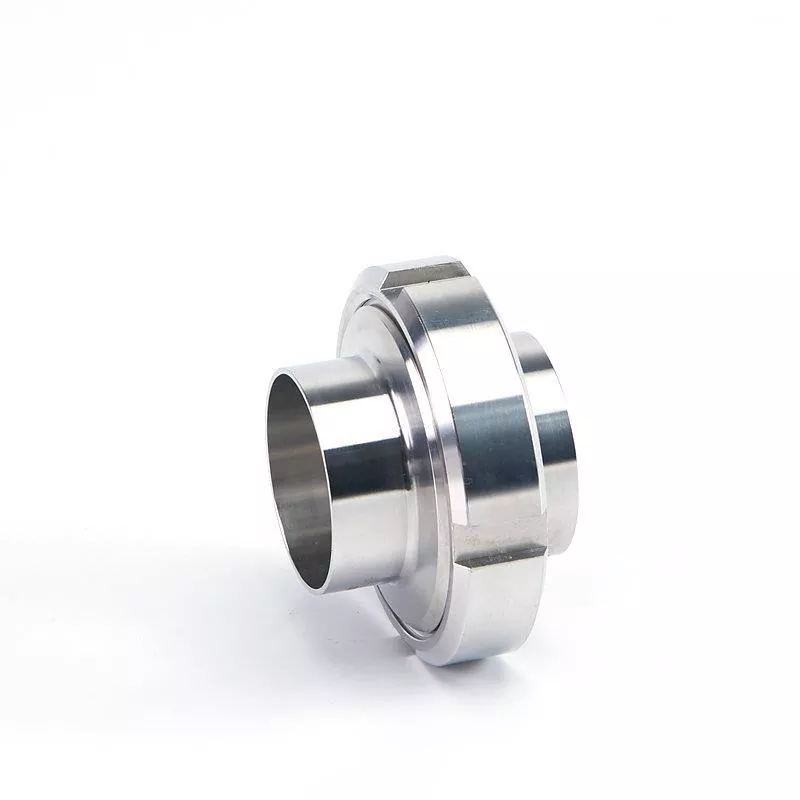

Conexión de tubería a tubería de unión DIN

Se utiliza para unir dos tuberías de procesamiento en línea, lo que permite un montaje, desmontaje e inspección de línea rápidos sin cortar metal. Esto es ideal para sistemas higiénicos que requieren limpieza o mantenimiento frecuentes.

Tuerca ciega de unión DIN (tapa de extremo)

Se utiliza para sellar de forma segura el extremo de una tubería activa o un puerto de equipo. Al reemplazar el revestimiento con una placa ciega sólida dentro de la tuerca hexagonal, se crea un callejón sin salida estéril y a prueba de fugas para paradas temporales o futuras expansiones.

Por qué la tuerca tiene ranuras

Las ranuras de la tuerca están diseñadas para que pueda utilizar una llave de gancho para apretarla de forma segura. Esas muescas le dan a la herramienta un agarre sólido para que pueda girarla con fuerza sin resbalarse, incluso con las manos mojadas o en espacios reducidos.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre las uniones sanitarias DIN 11851 y 3A?

DIN 11851 se basa en las normas métricas europeas para tuberías sanitarias y se utiliza ampliamente en equipos de procesamiento europeos. Las uniones 3A siguen los estándares sanitarios de EE. UU. y se usan comúnmente con sistemas de tuberías higiénicas de estilo americano.

P2: ¿Pueden las uniones DIN 11851 reemplazar los accesorios de unión sanitaria existentes?

Sí, siempre y cuando las dimensiones de la tubería, las especificaciones de conexión y la estructura de sellado coincidan con el sistema existente. Para proyectos de reemplazo, se recomienda confirmar el tamaño DIN original.

P3: ¿Por qué se utilizan habitualmente las uniones DIN en el procesamiento de lácteos?

Las uniones DIN 11851 tienen una larga historia en los equipos lácteos europeos porque proporcionan una conexión desmontable que facilita la limpieza, la inspección y el mantenimiento.

P4: ¿Qué material de junta debo elegir para una unión sanitaria DIN?

La junta adecuada depende de la temperatura de trabajo, los productos químicos de limpieza y los medios de proceso. EPDM, silicona, FKM y PTFE se seleccionan comúnmente para diferentes condiciones operativas.

P5: ¿Suministran juegos de unión DIN 11851 completos?

Sí. DINGYUE suministra conjuntos de unión completos, así como componentes individuales para fabricantes de equipos, distribuidores y proyectos de reemplazo de mantenimiento.

P6: ¿Puede DINGYUE personalizar las uniones DIN 11851?

Sí. Ofrecemos tamaños, materiales, opciones de sellado personalizados y producción OEM de acuerdo con los dibujos del cliente o los requisitos de tuberías sanitarias.
